Щеткодержатели используются для удержания щеток и создания нажимного усилия щеток на поверхность коллектора электрической машины.

Надежная работа скользящего контакта электрических машин во многом зависит от правильного выбора конструкции щеткодержателей и эксплуатации щеточно-коллекторного узла.

Щеткодержатели подразделяются по применяемости:

• общепромышленного применения;
• для транспорта.

Щеткодержатели для электродвигателей и генераторов

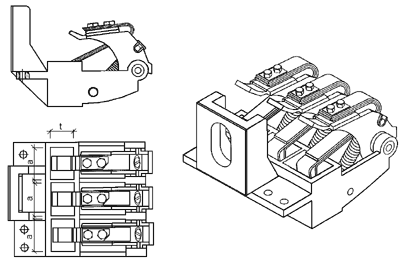

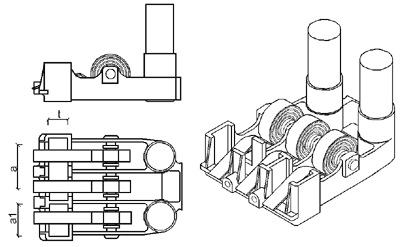

Тип щеткодержателя	Эскиз	Тип электрической машины
ДРПц (РТП)		Электродвигатели и генераторы АО "Электросила" и АО "Новая Сила" г. Санкт-Петербург
ДРПрс1 (старое обозначение ДГМ) I		4П200, 2П225, 4П225, 2П250, 4П250, 2П280, 4П280, 2П315, 4П315, П-71М, П-72М, П7-П17
ДРПра1 (старое обозначение ДГ) II
ДРПс1 (старое обозначение ДБ)		ТГВ-200, ТГВ-300, СД, СДЭ2, СТВ-125
ДТнПк2		ПБК 380/125, МПТ 99/47А, ПЭ 174-7К, ГПА-600
МТ 0-7 крановые		МТF, MTH, 4MT, ДМТ, АМТ
ДРПч1		ДТН-12, ДТН-33/20Б, ДТН-45/27Б, ЭТ-46, ЭТ-31
ДРПр1 (старое обозначение ДГП)		ГПЭ 55х2, 4ГПЭМ 55, ГПЭ 85/36, 4ГПЭМ 1250, 4ГПЭМ600, 4ГПЭМ 300, МП-542, 1/2, ПЭМ-400, МПЭ-12-14, ПЭМ-2000, ГПЭ-13-14, ПЭМ-400, П21, П31, П41, П42
ДРПр2		П2-800
ДРПр1 (старое обозначение ДП, ДПЭ)		Д12, Д21, Д22, Д31, Д32, Д41, Д806, Д810, Д812, Д814, Д816, Д818, ДПЭ-12, ДПЭ(В)-52, ДЭ(В)-812, ДЭ(В)-816, ДПВ-82А, ДПЭ-82А, ДПЭ-72, ДПВ-72
ДППр2		АК, АКНЗ
ДРПр3		НБ 418
ДРПч3		ЭД 118, ЭД 107, ЭДТ 340, ЭД 105, ЭДТ 200
ДТрПс2		П17 - П22
ДРПр1 (Старое обозначение ДПГ)
ДРПр1		ЭДР-7, ДРТ-10, ДРТ-13М, ЭДР-10, ДРК-27, ДПТР-12П, ДРТ-23,5, ГП-312, ГС-515, ГС-517, ВС-650
К3000А		Кольцевой токоприемник серии К3000А
К3000		Кольцевой токоприемник серии К3000 и ТКК

Щеткодержатели ДРПра1 (ДГ), ДРПк1 (ДГП), ДРПр1 (ДП), ДРПс1 (ДБ), ДРПрс1 (ДГМ), ДРПч1, ДРПч3, РТП , 4АМНК, крановые (MTF)

• Щеткодержатель крановый(MTF) 0-2 вел. 8*10, 8*12,5
• (MTF) 3 вел. 10*25
• (MTF) 4-5 вел. 12,5*32
• (MTF) 6,7 вел. 16*40, 16*50
• Щеткодержатель ДРПра1 (ДГ)
• ДРПк1 (ДГП)
• ДРПр1 (ДП)
• ДРПс1
• ДТ-9Н
• Щеткодержатель ДРПк1 (ДГП) 10*12,5
• ДРПк1 (ДГП) 16*25
• ДРПк1 (ДГП) 16*32
• ДРПк1 (ДГП) 20*32
• ДРПк1 (ДГП) 25*30
• ДРПк1 (ДГП) 25*32
• Щеткодержатель ДРПр1 (ДП) 12,5*16
• ДРПр1 (ДП) 12,5*32
• ДРПр1 (ДП) 12,5*50
• ДРПр1 (ДП) 16*32
• ДРПр1 (ДП) 20*32
• ДРПр1 (ДП) 25*32
• ДРПр1 (ДП) 25*50
• Щеткодержатель ДРПра1 (ДГ) 12,5*25
• ДРПра1 (ДГ) 16*25
• ДРПра1 (ДГ) 20*32
• ДРПра1 (ДГ) 25*32
• ДРПра1(ДГ) 16*32
• ДРПра1(ДГ) 30*30
• Щеткодержатель ДРПрс1 (ДГМ) 12,5*25
• ДРПрс1 (ДГМ) 16*25
• ДРПрс1 (ДГМ) 20*32
• Щеткодержатель ДРПс1 (ДБ) 20х32
• ДРПс1 (ДБ) 22х30
• ДРПс1 (ДБ) 25х32
• Щеткодержатель ДРПч 25х32
• ДРПч3 25/40х3
• РТП 20*32
• РТП 25*32
• к 4АМНК (комплект)
• Контактные кольца к 4АМНК
• ТКЭ 12,5*40
• ТКЭ 16*32
• НБ-406Б ( 5ТН.112.025 )
• Щеткодержатель НБ-412 (5ТН.112.087)
• НБ-418 (5ТН.112.070 )
• НБ-511 (5ТХ.112.097 )
• ЭД-118 (5ТХ.112.034)
• Щеткодержатель ДТнПк 2(12,5Х32)
• ДТнПк 2(16Х32)
