Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока, и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. |
ТУ 16-647.011-84
Реле РСТ 11М имеет:
- возможность питания реле от источника как постоянного, так и переменного тока;
- световую сигнализацию наличия напряжения питания на выходе блока питания и срабатывания реле.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °C для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
|
Тип реле |
Номи-нальная частота, Hz |
Класс точности |
Напряже-ние питания, 220 V |
Пределы уставки на ток срабаты-вания, А |
Номи-наль-ный ток, А |
Мощность, потреб-ляемая реле при токе минимальной уставки, VA |
Номенкла-турный номер |
|
РСТ 11М-04-х |
50 |
7,5 |
пост., перем.
|
0,05 – 0,2 |
0,4 |
0,1 |
21 011 310 |
|
РСТ 11М-09-х |
5,0 |
0,15 – 0,6 |
6,3 |
0,1 |
21 011 311 |
||
|
РСТ 11М-14-х |
0,5 – 2,0 |
6,3 |
0,1 |
21 011 312 |
|||
|
РСТ 11М-19-х |
1,5 – 6,0 |
10 |
0,2 |
21 011 313 |
|||
|
РСТ 11М-24-х |
5 – 20 |
16 |
0,2 |
21 011 314 |
|||
|
РСТ 11М-29-х |
15 – 60 |
16 |
0,8 |
21 011 315 |
|||
|
РСТ 11М-32-х |
30 - 120 |
16 |
2,4 |
21 011 316 |
_______
* Пятая цифра в обозначении типа: «1» – переднее, «5» - заднее присоединение (пишется через «- »).
Вместо знака указать: 1 – для переднего присоединения; 3– для заднего присоединения винтом.
|
Дискретность регулирования уставок срабатывания ступенями, от величины минимальной уставки каждого поддиапазона регулирования, %, не более |
10 |
|
Время срабатывания реле, s, не более: |
|
|
- при токе, равном 1,2 Iср |
0,06 |
|
- при токе, равном 3 Iср |
0,035 |
|
Коэффциенит возврата реле, не менее |
0,9 |
|
Контакты реле |
1 замыкающий, |
|
|
1 размыкающий |
|
Коммутационная способность контактов реле: |
|
|
- при напряжении от 24 до 250 V или токе не более 1 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W |
30 |
|
- при напряжении от 24 до 250 V или токе не более 2 А в цепях переменного тока с коэффициентом мощности не менее 0,4, VA |
250 |
|
Коммутационная износостойкость, циклы ВО |
12500 |
|
Потребляемая мощность по цепи питания: РСТ 11М, VA (W), не более: |
|
|
- в нормальном режиме |
1,5 |
|
- в режиме срабатывания |
2,5 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
|
|
Габаритные размеры, mm, не более |
66 х 152 х 181 |
|
Масса реле, kg, не более |
1,0 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выполнены в унифицированном корпусе "СУРА" I габарита несъемного исполнения .
Структура условного обозначения
РСТ 11М-ХХ-Х Х4
РСТ - реле статическое тока;
11М - порядковый номер разработки (М- модернизированное);
ХХ - максимальная уставка по току:
04 - 0,2 А; 09 - 0,6 А; 14 - 2 А; 19 - 6 А; 24 - 20 А; 29 - 60 А; 32 - 120 А;
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.

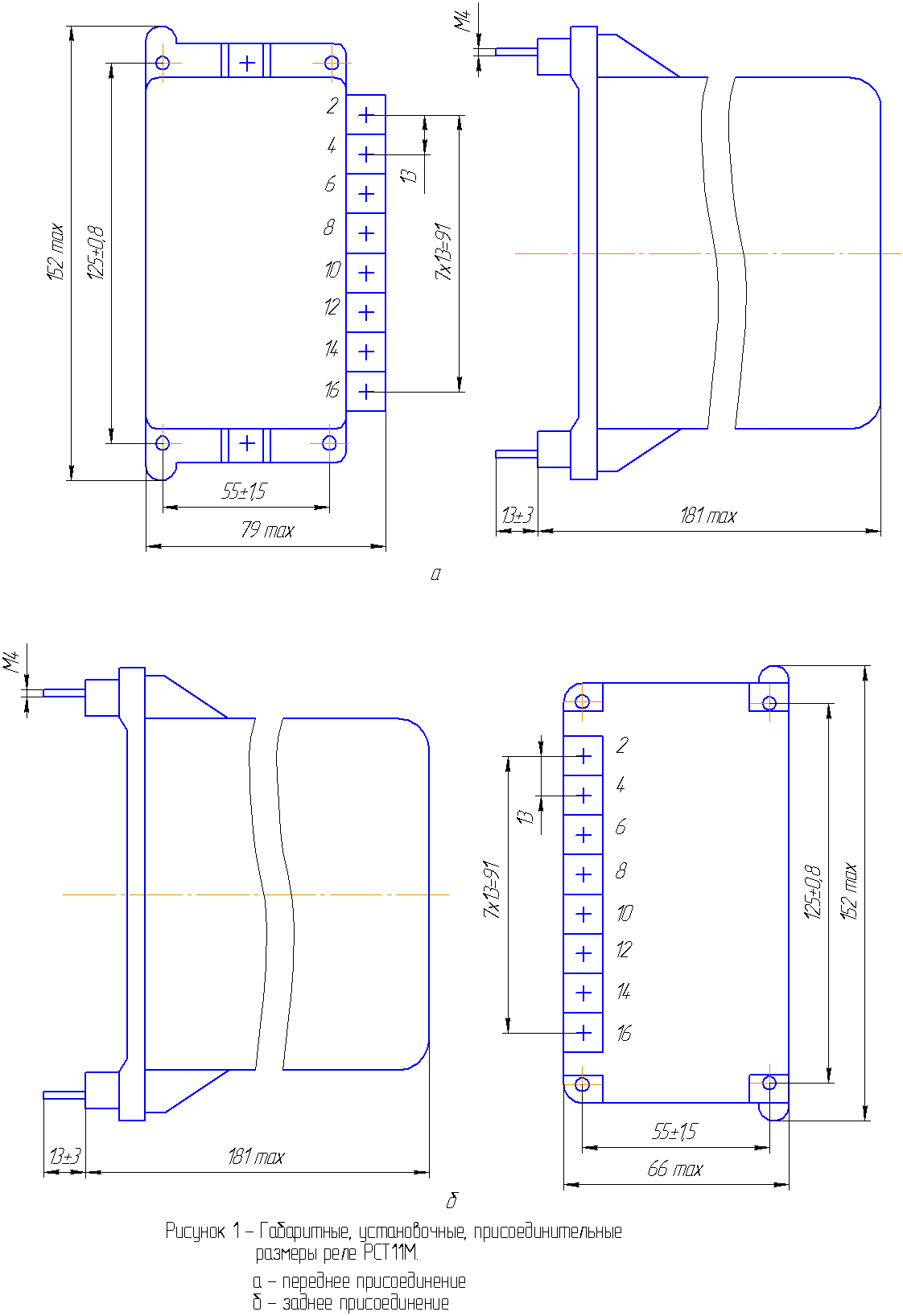

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
