РКН-1-5-15 AC220В УХЛ4 код EAN-13 (артикул): 4620739720725
Скачать
Скачать - Регулируемый порог на снижение напряжения –30…+20%
- Регулируемый порог на повышение напряжения –20…+30%
- Регулируемая задержка срабатывания 0.1...10 с
- Не требует дополнительного напряжения питания
- Широкий диапазон напряжения питания
НАЗНАЧЕНИЕ РЕЛЕ
Реле предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице.
|
номинальное напряжение питания, Uном
|
АС 220В, 50 Гц
|
|
максимальное допустимое напряжение питания
|
290В
|
|
минимальное допустимое напряжение питания
|
150В
|
|
контроль перенапряжения
|
-20%...+30% Uном
|
|
контроль снижения напряжения
|
-30%...+20% Uном
|
|
точность установки порогов напряжения
|
5%Uном
|
|
точность измерения
|
2%Uном
|
|
гистерезис напряжения порогов срабатывания
|
5%Uном
|
|
время реакции
|
0,1...10с
|
|
мощность, потребляемая от сети
|
не более 4 ВА
|
|
максимальный ток нагрузки
|
10мА
|
|
коммутируемая цепь резистивная
|
DC 30В
|
|
количество и тип контактов
|
1 электрический ключ с гальванической развязкой
|
|
рабочая температура
|
-25...+550 С
|
|
температура хранения
|
-40...+600 С
|
|
климатическое исполнение
|
УХЛ4
|
|
габаритные размеры
|
17,5х90х63 мм
|
|
степень защиты по корпусу
по клемма
|
IP 40
IP 20
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.
На лицевой панели расположены: сверху регулятор верхнего порога срабатывания , снизу регулятор нижнего порога срабатывания, а между ними - регулятор установки задержки времени срабатывания, а также индикатор включения напряжения питания «U» (зеленый) и индикатор электронного ключа с гальванической развязкой (желтый).
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Диаграмма работы реле представлена на рис. 1. При подаче питания, если установлена задержка срабатывания и напряжение сети находится в диапазоне между верхним и нижнем установленными порогами напряжения, электронный ключ откроется и включится желтый индикатор «HL» по окончании отсчета времени задержки t, если она установлена. Если напряжение сети стало больше верхнего порога или меньше нижнего, электронный ключ закрывается и выключается индикатор «HL» по окончании отсчета времени задержки срабатывания Когда контролируемое напряжение возвращается в норму электронный ключ откроется по окончании задержки срабатывания.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

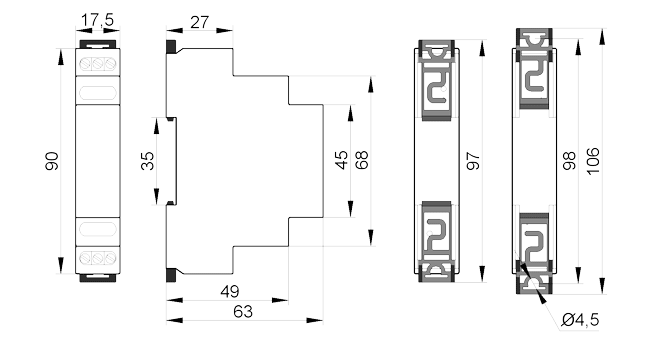

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
