ТУ 342520-001-31928807-03
Скачать НАЗНАЧЕНИЕ РЕЛЕ
Реле предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети в схемах автоматики для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов - 5мс. и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице.
| номинальное напряжение питания | АС 220 В 50 Гц |
| допустимое напряжение питания | АС 150-290В |
| потребляемая мощность, не более | 3ВА |
| минимальная длителность обнаруживаемого провала напряжения | 5мс |
| наличие памяти коротких провалов | есть |
| время включения tвкл | 1с |
| время выключения tвыкл | не менее 3 с |
|
максимальный коммутируемый ток при активной нагрузке max АС 400 В, 50 Гц (АС1) DC 30B (DC1) |
10 А |
| максимальная коммутируемая мощность | 2500Вт |
| электрическая износостойкость, циклов не менее | 100000 |
| механическая износостойкость, циклов не менее |
1000000 |
| температура окружающей среды | -250.....+550 С |
| температура хранения | -400....+600 С |
| габаритные размеры | 17,5х96х63 |
|
степень защиты по корпусу по клеммам |
IP40 IP20 |
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены индикатор включения напряжения питания «U» (зеленый) и индикатор срабатывания встроенного исполнительного реле (желтый).
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле может работать в двух режимах: «работа без памяти» (рис.1) и «работа с памятью» (рис.2). Значения времени включения реле tвкл после подачи питания на прибор и времени выключения реле после снятия питания tвыкл указаны в таблице . Пример схемы подключения реле приведен на рис. 4 и рис. 5.
В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения tвкл ( контакты 11-14 замыкаются). При обнаружении провала напряжения длительностью от 5 мс и более реле выключается на время аварии и после ее устранения вновь включается через время задержки на включение tвкл.
В режиме «работа с памятью» должна быть установлена перемычка между клеммами « Y» - « А1». При обнаружении кратковременных провалов напряжения реле выключается ( 11-12 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на прибор. Если длительность провала напряжения превышает время выключения реле tвыкл. - эта авария будет рассматриваться как выключение питания и после ее устранения реле вновь включится через время tвкл. (рис. 3).
При подключении реле в соответствии со схемой реле работает в режиме памяти. В этом режиме при обнаружении кратковременного провала сети исполнительное реле выключается до снятия напряжения питания.

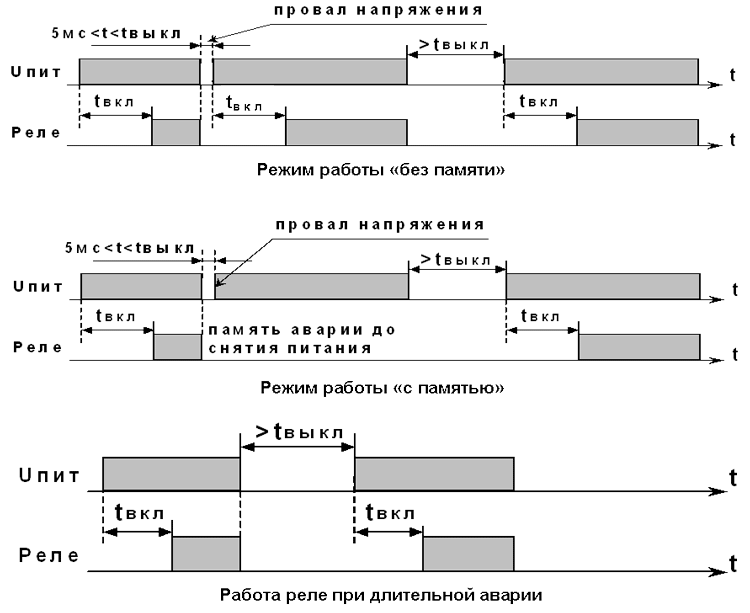

ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
