Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ100) и переменном оперативном (серии РВ200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4. |
ТУ 16-523.158-79
Условия эксплуатации
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс;
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные технические данные приведены в таблице 1
Таблица 1
|
Тип реле |
Пределы регулиро-вок времени, s |
Род тока |
Термическая устойчивость |
Количество контактов |
Потребляемая мощность при Uн, не более |
Номинальное напряжение, V |
Номенклатурный номер |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
РВ 112 |
0,1-1,3 |
пост.- |
110 % |
|
|
24 |
26 112 021 |
|
|
|
|
номинального |
|
|
48 |
26 112 022 |
|
|
|
|
напряжения |
Два контакта |
|
110 |
26 112 023 |
|
|
|
|
2 min. |
(замыкающий и |
|
220 |
26 112 024 |
|
PB 128 |
0,25-3,5 |
пост.- |
110 % |
скользящий), |
30 W |
24 |
26 128 021 |
|
|
|
|
номинального |
срабатывающие с |
|
48 |
26 128 022 |
|
|
|
|
напряжения |
выдержкой времени |
|
110 |
26 128 023 |
|
|
|
|
2 min.. |
и один |
|
220 |
26 128 024 |
|
PB 132 |
0,5-9 |
пост.- |
110 % |
переключающий |
|
24 |
26 132 021 |
|
|
|
|
номинального |
контакт мгновенного |
|
48 |
26 132 022 |
|
|
|
|
напряжения |
действия |
|
110 |
26 132 023 |
|
|
|
|
2 min. |
|
|
220 |
26 132 024 |
|
РВ 142 |
1 -20 |
пост. |
110 % |
|
|
24 |
26 142 021 |
|
|
|
|
номинального |
|
|
48 |
26 142 022 |
|
|
|
|
напряжения |
|
|
110 |
26 142 023 |
|
|
|
|
2 min. |
|
|
220 |
26 142 024 |
|
РВ 113 |
0,1-1,3 |
пост.- |
110 % |
|
|
24 |
26 113 021 |
|
|
|
|
номинального |
Один контакт |
|
48 |
26 113 022 |
|
|
|
|
напряжения |
(замыкающий), |
30 W при |
110 |
26 113 023 |
|
|
|
|
длительно |
срабатывающий с |
зашунтиро |
220 |
26 113 024 |
|
PB 127 |
0,25-3,5 |
пост.- |
110 % |
выдержкой времени |
ванном и |
24 |
26 127 021 |
|
|
|
|
номинального |
и один переклю- |
15 W при |
48 |
26 127 022 |
|
|
|
|
напряжения |
чающий контакт |
дешунтиро |
110 |
26 127 023 |
|
|
|
|
длительно |
мгновенного |
ванном |
220 |
26 127 024 |
|
PB 133 |
0,5-9 |
пост.- |
110 % |
действия, размы- |
добавочном |
24 |
26 133 021 |
|
|
|
|
номинального |
кающий контакт |
сопротивлении |
48 |
26 133 022 |
|
|
|
|
напряжения |
которого использо |
|
110 |
26 133 023 |
|
|
|
|
длительно |
ван в цепи питания |
|
220 |
26 133 024 |
|
РВ 143 |
1 -20 |
пост.- |
110 % |
реле |
|
24 |
26 143 021 |
|
|
|
|
номинального |
|
|
48 |
26 143 022 |
|
|
|
|
напряжения |
|
|
110 |
26 143 023 |
|
|
|
|
длительно |
|
|
220 |
26 143 024 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
РВ 114 |
0,1-1,3 |
пост.- |
110 % |
|
|
24 |
26 114 021 |
|
|
|
|
номинального |
|
|
48 |
26 114 022 |
|
|
|
|
напряжения |
|
|
110 |
26 114 023 |
|
|
|
|
2 min. |
|
|
220 |
26 114 024 |
|
PB 124 |
0,25-3,5 |
пост.- |
110 % |
Один контакт |
|
24 |
26 124 021 |
|
|
|
|
номинального |
(замыкающий), |
|
48 |
26 124 022 |
|
|
|
|
напряжения |
срабатывающий с |
|
110 |
26 124 023 |
|
|
|
|
2 min.. |
выдержкой времени |
|
220 |
26 124 024 |
|
PB 134 |
0,5-9 |
пост.- |
110 % |
и один переклю- |
30 W |
24 |
26 134 021 |
|
|
|
|
номинального |
чающий контакт |
|
48 |
26 134 022 |
|
|
|
|
напряжения |
мгновенного |
|
110 |
26 134 023 |
|
|
|
|
2 min. |
действия |
|
220 |
26 134 024 |
|
РВ 144 |
1 -20 |
пост.- |
110 % |
|
|
24 |
26 144 021 |
|
|
|
|
номинального |
|
|
48 |
26 144 022 |
|
|
|
|
напряжения |
|
|
110 |
26 144 023 |
|
|
|
|
2 min. |
|
|
220 |
26 144 024 |
|
РВ 215 |
0,1-1,3 |
перем. |
110 % |
|
|
100 |
26 215 021 |
|
|
|
|
номинального |
|
|
127 |
26 215 022 |
|
|
|
|
напряжения |
|
|
220 |
26 215 023 |
|
|
|
|
длительно |
|
|
380 |
26 215 024 |
|
|
|
|
|
|
|
110 |
26 215 025 |
|
PB 225 |
0,25-3,5 |
перем. |
110 % |
Два контакта |
20 VA* |
100 |
26 225 021 |
|
|
|
|
номинального |
(скользящий и |
|
127 |
26 225 022 |
|
|
|
|
напряжения |
замыкающий), |
|
220 |
26 225 023 |
|
|
|
|
длительно |
срабатывающие с |
|
380 |
26 225 024 |
|
|
|
|
|
выдержкой времени |
|
110 |
26 225 025 |
|
PB 235 |
0,5-9 |
перем. |
110 % |
при отпадании |
|
100 |
26 235 021 |
|
|
|
|
номинального |
якоря и один |
|
127 |
26 235 022 |
|
|
|
|
напряжения |
переключающий |
|
220 |
26 235 023 |
|
|
|
|
длительно |
контакт |
|
380 |
26 235 024 |
|
|
|
|
|
мгновенного |
|
110 |
26 235 025 |
|
РВ 245 |
1 -20 |
перем. |
110 % |
действия |
|
100 |
26 245 021 |
|
|
|
|
номинального |
|
|
127 |
26 245 022 |
|
|
|
|
напряжения |
|
|
220 |
26 245 023 |
|
|
|
|
длительно |
|
|
380 |
26 245 024 |
|
|
|
|
|
|
|
110 |
26 245 025 |
|
РВ 215 |
0,1-1,3 |
перем. |
110 % |
|
|
100 |
26 215 031 |
|
с ВУ 200 |
|
трех- |
номинального |
|
|
|
|
|
|
|
фазный |
напряжения |
|
60 VA на |
220 |
26 215 033 |
|
|
|
|
длительно |
|
фазу при |
|
|
|
PB 225 |
0,25-3,5 |
перем. |
110 % |
Два контакта |
зашунтиро |
100 |
26 225 031 |
|
с ВУ 200 |
|
трех- |
номинального |
(скользящий и |
ванном и |
|
|
|
|
|
фазный |
напряжения |
замыкающий), |
10 VA при |
220 |
26 225 033 |
|
|
|
|
длительно |
срабатывающие с |
дешунтиро |
|
|
|
PB 235 |
0,5-9 |
перем.- |
110 % |
выдержкой времени |
ванном |
100 |
26 235 031 |
|
с ВУ 200 |
|
трех- |
номинального |
при отпадании |
добавочном |
|
|
|
|
|
фазный |
напряжения |
якоря |
сопротивлении |
220 |
26 235 033 |
|
|
|
|
длительно |
|
|
|
|
|
РВ 245 |
1 -20 |
перем. |
110 % |
|
|
100 |
26 245 031 |
|
с ВУ 200 |
|
трех- |
номинального |
|
|
|
|
|
|
|
фазный |
напряжения |
|
|
220 |
26 245 033 |
|
|
|
|
длительно |
|
|
|
|
|
РВ 217 |
0,1-1,3 |
перем. |
110 % |
Один контакт |
20 VA* |
100 |
26 217 021 |
|
|
|
|
номинального |
(замыкающий), |
|
127 |
26 217 022 |
|
|
|
|
напряжения |
срабатывающий с |
|
220 |
26 217 023 |
|
|
|
|
длительно |
выдержкой времени |
|
380 |
26 217 024 |
|
|
|
|
|
при втягивании |
|
110 |
26 217 025 |
|
PB 227 |
0,25-3,5 |
перем. |
110 % |
якоря |
|
100 |
26 227 021 |
|
|
|
|
номинального |
и один переклю- |
|
127 |
26 227 022 |
|
|
|
|
напряжения |
чающий контакт |
|
220 |
26 227 023 |
|
|
|
|
длительно |
мгновенного |
|
380 |
26 227 024 |
|
|
|
|
|
действия |
|
110 |
26 227 025 |
|
PB 237 |
0,5-9 |
перем. |
110 % |
|
20 VA* |
100 |
26 237 021 |
|
|
|
|
номинального |
|
|
127 |
26 237 022 |
|
|
|
|
напряжения |
|
|
220 |
26 237 023 |
|
|
|
|
длительно |
|
|
380 |
26 237 024 |
|
|
|
|
|
|
|
110 |
26 237 025 |
|
РВ 247 |
1 -20 |
перем. |
110 % |
|
|
100 |
26 247 021 |
|
|
|
|
номинального |
|
|
127 |
26 247 022 |
|
|
|
|
напряжения |
|
|
220 |
26 247 023 |
|
|
|
|
длительно |
|
|
380 |
26 247 024 |
|
|
|
|
|
|
|
110 |
26 247 025 |
|
РВ 218 |
0,1-1,3 |
перем. |
110 % |
|
|
100 |
26 218 021 |
|
|
|
|
номинального |
|
|
127 |
26 218 022 |
|
|
|
|
напряжения |
|
|
220 |
26 218 023 |
|
|
|
|
длительно |
|
|
380 |
26 218 024 |
|
|
|
|
|
|
|
110 |
26 218 025 |
|
PB 228 |
0,25-3,5 |
перем. |
110 % |
Два контакта |
20 VA* |
100 |
26 228 021 |
|
|
|
|
номинального |
(скользящий и |
|
127 |
26 228 022 |
|
|
|
|
напряжения |
замыкающий), |
|
220 |
26 228 023 |
|
|
|
|
длительно |
срабатывающие с |
|
380 |
26 228 024 |
|
|
|
|
|
выдержкой времени |
|
110 |
26 228 025 |
|
PB 238 |
0,5-9 |
перем. |
110 % |
при втягивании |
|
100 |
26 238 021 |
|
|
|
|
номинального |
якоря и один |
|
127 |
26 238 022 |
|
|
|
|
напряжения |
переключающий |
|
220 |
26 238 023 |
|
|
|
|
длительно |
контакт |
|
380 |
26 238 024 |
|
|
|
|
|
мгновенного |
|
110 |
26 238 025 |
|
РВ 248 |
1 -20 |
перем.- |
110 % |
действия |
|
100 |
26 248 021 |
|
|
|
|
номинального |
|
|
127 |
26 248 022 |
|
|
|
|
напряжения |
|
|
220 |
26 248 023 |
|
|
|
|
длительно |
|
|
380 |
26 248 024 |
|
|
|
|
|
|
|
110 |
26 248 025 |
* При втянутом якоре. При отпущенном якоре около 60 VA.
Вместо знака указывать:
1 – для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом; 4 - для заднего присоединения утопленного монтажа.
|
Напряжение срабатывания, %, не более |
|
|
- для реле серии РВ 100: |
|
|
- климатического исполнения УХЛ4 |
70 |
|
- климатического исполнения О4 |
80 |
|
- для реле серии РВ 200 |
85 |
|
Абсолютная величина разброса времени срабатывания реле, s , не более: |
|
|
- в реле с пределами уставок от 0,1 до 1,3 s |
0,06 |
|
- в реле с пределами уставок от 0,25 до 3,5 s |
0,12 |
|
- в реле с пределами уставок от 0,5 до 9 s |
0,34 |
|
- в реле с пределами уставок от 1 до 20 s |
1,0 |
|
Время срабатывания контакта мгновенного действия, s, не более |
0,08 |
|
Время возврата подвижных частей в исходное положение, s, не более |
0,15 |
|
Время замкнутого состояния скользящих контактов (при срабатывании реле), s |
|
|
- в реле с пределами уставок от 0,1до1,3 s |
0,05-0,12 |
|
в реле с пределами уставок от 0,25 до 3,5 s |
0,1-0,4 |
|
в реле с пределами уставок от 0,5 до 9 s |
0,25-0,75 |
|
в реле с пределами уставок от 1 до 20 s |
0,6-1,6 |
|
Коммутационная способность контактов реле (кроме скользящего) при напряжении от 24 V до 250 V: |
|
|
- в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s и токе не более 1А, W |
100 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,4 и токе не более 5А, VA |
400 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,5 и токе не более 5А, VA |
500 |
|
Длительно допустимый ток через контакты в замкнутом состоянии, А: - с выдержкой времени |
5 |
|
- мгновенного действия |
3 |
|
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью. |
|
|
Коммутационная износостойкость, циклы ВО |
3000 |
|
Механическая износостойкость, циклы ВО |
5000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|

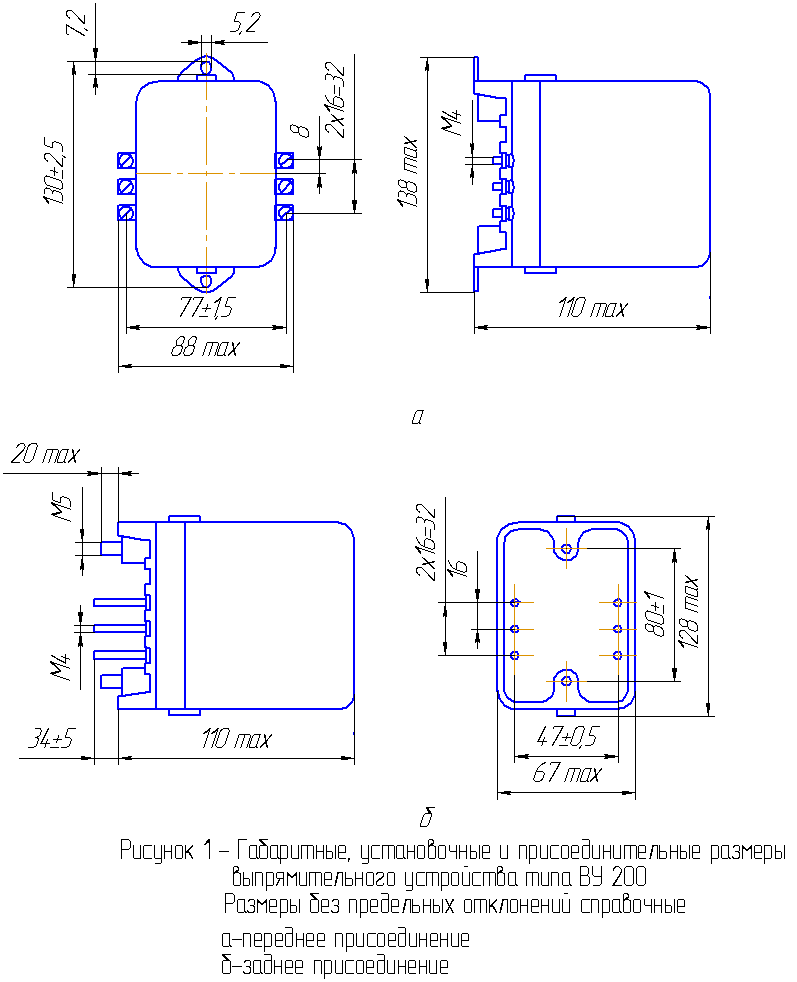

Габаритные размеры выпрямительного устройства ВУ200, mm, не более |
67 х 128 х 110 |
|

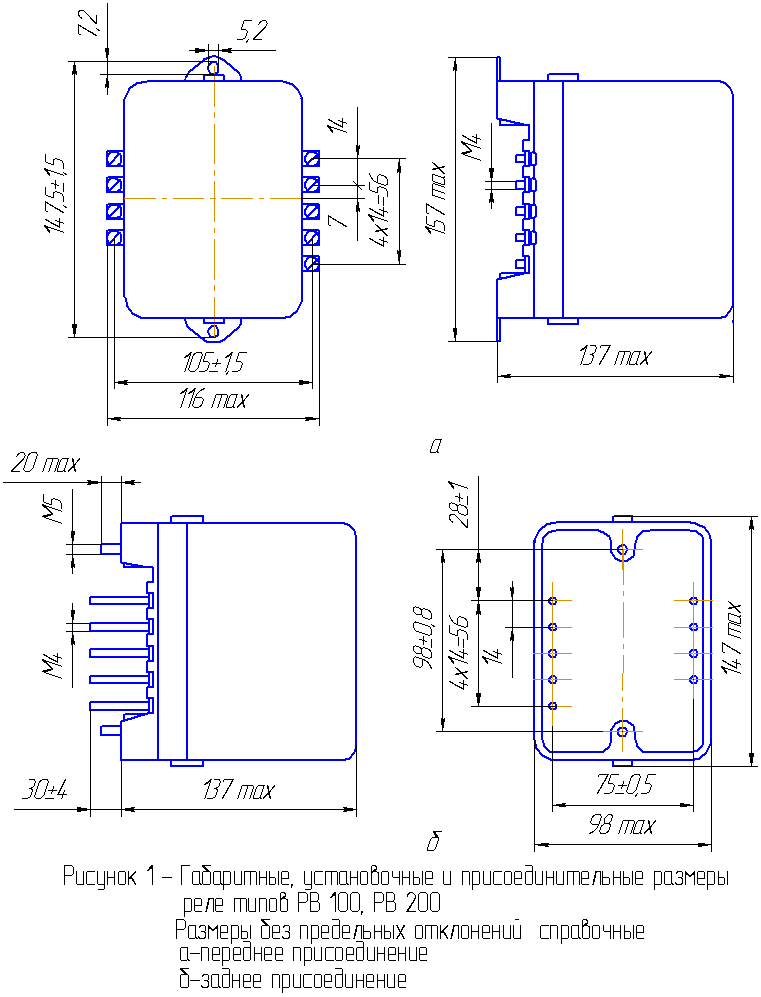

Габаритные размеры реле, mm, не более |
98 х 147 х 137 |
|
Масса реле, kg, не более |
1,5 |
|
Масса выпрямительного устройства ВУ 200, kg, не более |
0,5 |
Конструкция
Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха.
Структура условного обозначения
на типоисполнения реле для цепей напряжения постоянного и переменного однофазного тока:
Р В Х Х Х Х4
РВ – реле времени;
Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;
4 - 20 s).
Х - условные номера конструктивной разработки (2 , 3 , 4 , 5 , 7 , 8);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
на типоисполнения реле для цепей напряжения переменного трехфазного тока:
РВ Х Х 5 К Х 4 с ВУ 20 Х Х4
РВ – реле времени;
Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;
4 - 20 s).
5 - условные номера конструктивной разработки;
К - комплектно (с выпрямительным устройством);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ВУ - выпрямительное устройство;
20Х – условные номера конструктивной разработки;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номинальное напряжение;
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.

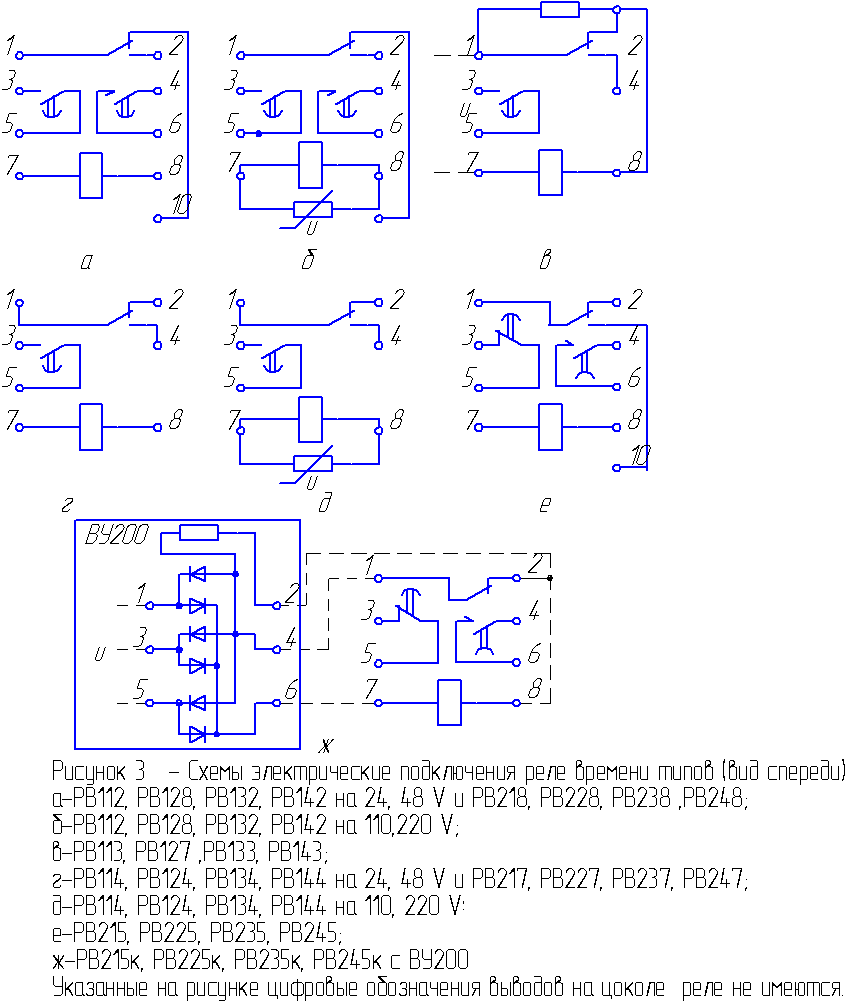

Габаритные, установочные и присоединительные размеры реле и выпрямительного устройства типа ВУ200 приведены соответственно на рисунках 1, 2. На рисунке 3 приведены схемы электрические подключения реле.
