Для определения типа датчика, расшифровки его характеристик и исполнения, задач идентификации традиционно производителем используется система обозначений.

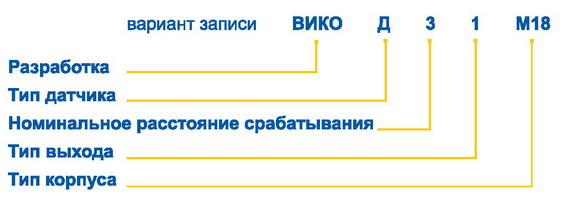

структура обозначения датчика ВИКО
Типы датчиков Номинальное расстояние срабатывания
Номинальное расстояние
Таблица соответствия обозначений датчиков Тип корпуса датчика

Таблица соответствия/замены обозначений датчиков
Обозначение до 01.05.2008г. Действующее обозначение, замена Примечание
Датчик оптический диффузный
Датчик ВИКО-05Д-М18-Р-DC10-30В-300-ик Датчик ВИКО-Д-34-М18 отсутствует регулировка задержки вкл/откл
Датчик ВИКО-05Д-М18-N-DC10-30В-300-ик Датчик ВИКО-Д-31-М18
Датчик ВИКО-05Д-М18-N-DC10-30В-300-ик Датчик ВИКО-05Д-31-М18 регулировка задержки вкл/откл
Датчик ВИКО-05Д-М18-Р-DC10-30В-300-ик Датчик ВИКО-05Д-34-М18
Датчик оптический рефлекторный
Датчик ВИКО-05Р-М18-N-DC10-30В-1м-ик Датчик ВИКО-Р-11-М18 отсутствует регулировка задержки вкл/откл
Датчик ВИКО-05Р-М18-P-DC10-30В-1м-ик Датчик ВИКО-Р-14-М18
Датчик ВИКО-05Р-М18-N-DC10-30В-1м-ик Датчик ВИКО-05Р-11-М18 регулировка задержки вкл/откл
Датчик ВИКО-05Р-М18-P-DC10-30В-1м-ик Датчик ВИКО-05Р-14-М18
Датчик ВИКО-05Р-П1-N-DC10-30В-1м-ик Датчик ВИКО-Р-11-П1
Датчик ВИКО-05Р-П1-P-DC10-30В-1м-ик Датчик ВИКО-Р-14-П1
Датчик оптический барьерный
Датчик ВИКО-05Б-М18-N-DC10-30В-8м-ик Датчик ВИКО-Б-81-М18
Датчик ВИКО-05Б-М18-N-DC10-30В-4м-ик Датчик ВИКО-Б-51-М18
Датчик ВИКО-05Б-М18-P-DC10-30В-4м-ик Датчик ВИКО-Б-54-М18
Датчик оптический фотометки
Датчик ВИКО-06МС-М18-N-DC10-30В-10-ж Датчик ВИКО-МС-11-М18-ж
Датчик ВИКО-06МС-М18-P-DC10-30В-10-ж Датчик ВИКО-МС-14-М18-ж
Датчик оптический фотометки
Датчик ВИКО-06МТС-М18-N-DC10-30В-20-ж Датчик ВИКО-МТС-21-М18-ж снято с производства
Датчик ВИКО-06МТС-М18-P-DC10-30В-20-ж Датчик ВИКО-МТС-24-М18-ж снято с производства
Датчик ВИКО-06МТС-П1-N-DC10-30В-20-ж Датчик ВИКО-МТС-21-П1-ж снято с производства
Датчик ВИКО-06МТС-П1-Р-DC10-30В-20-ж Датчик ВИКО-МТС-24-П1-ж снято с производства
Датчик оптический щелевой
Датчик ВИКО-06МС-Щ2-N-DC10-30В-3-ж Датчик ВИКО-МС-101-Щ3-ж рабочий зазор 10мм
Датчик ВИКО-06МС-Щ2-P-DC10-30В-3-ж Датчик ВИКО-МС-104-Щ3-ж
Датчик ВИКО-06МС-Щ2-N-DC10-30В-3-ж Датчик ВИКО-МС-31-Щ2-ж снято с производства
Датчик ВИКО-06МС-Щ2-P-DC10-30В-3-ж Датчик ВИКО-МС-34-Щ2-ж
Датчик оптический ультрафиолетовый
Датчик ВИКО-06Ф31 Датчик ВИКО-МС-11-М18-ф
Датчик ВИКО-06МТЭ-М18-N-DC10-30В-20-к Датчик ВИКО-МТЭ-21-М18-к снято с производства
Датчик оптический оптоволоконный
Датчик ВИКО-06ВС-П1-N-DC10-30В-ОВД-1(2)-к снят с производства Усилитель E3X-F21 + оптоволокно R-610
Датчик ВИКО-06ВС-П1-N-DC10-30В-ОВБ-1(2)-к снят с производства Усилитель E3X-F21 + оптоволокно T-410

Примеры обозначения и вид диффузных датчиков
ВИКО-Д-072-М12 ВИКО-Д-31-М18
ВИКО-Д-34-М18
ВИКО-Д-37-М18
ВИКО-Д-33-П2 ВИКО-Д-59-П3
Оптический датчик диффузный ВИКО М12 Оптический датчик диффузный ВИКО П2 Оптический датчик диффузный ВИКО П3
