Реле времени предназначены для применения в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4. |
ТУ16 – 523.557 - 78
Условия эксплуатации
Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1
Таблица 1
|
Номинальный диапазон ступенчатого регулирования уставок выдержек времени (исполнение), s |
Род тока |
Номинальная частота переменного тока, Hz |
Номинальное напряжение питания, V |
Номенклатурный номер |
|
0,05 – 90,0 |
постоянный |
- |
24 |
26 014 401 |
|
48 |
26 014 402 |
|||
|
60 |
26 014 403 |
|||
|
110 |
26 014 404 |
|||
|
220 |
26 014 405 |
|||
|
переменный |
50 |
100 |
26 014 406 |
|
|
127 |
26 014 407 |
|||
|
220 |
26 014 408 |
|||
|
380* |
26 014 409 |
* Для применения в сети с напряжением 380 V предназначено реле на 380 V, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.
Вместо знака указывать: 1 – для переднего присоединения; 3- для заднего присоединения винтом.
|
Управляющее воздействие - |
подача напряжения питания |
|
Дискретность регулирования уставки в соответствующем диапазоне выдержек времени, s: - (0,05 - 3,0) - (0,15-9,0) - (0,5 – 30,0) - (6,0 – 90,0) |
0,025 0,075 0,25 0,75 |
|
Выходные контакты реле: |
|
|
- переключающий без выдержки времени (мгновенный) |
1 |
|
- замыкающий с регулируемой выдержкой времени |
1 |
|
- временно -замыкающий (проскальзывающий) |
1 |
|
Цепи временно-замыкающего и замыкающего контактов реле независимы. |
|
|
Время срабатывания мгновенного контакта, s, не более |
0,04 |
|
Время замкнутого состояния временно-замыкающего контакта, s |
(0,3 ± 0,15) |
|
c возможностью изменения на, s |
(0,6 ± 0,15) или (0,9 ± 0,15) |
|
Класс точности, а\в: |
|
|
- в диапазоне (0,05 – 3,0) s |
1,5/1,0 |
|
– для остальных диапазонов выдержки времени |
1,5/ 0,25 |
|
Длительно допустимый ток контактов, А |
2,5 |
|
Потребляемая мощность при номинальном напряжении питания (в зависимости от уровня напряжения): |
|
|
- в цепи постоянного тока, W |
2 – 15 |
|
- в цепи переменного тока, VA |
9 – 30* |
|
Коммутационная способность контактов выходного реле при напряжении от 24 V до 250 V: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, при токе до 0,23 А , W |
50 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, при токе до 1,0 А, VA |
150 |
|
Коммутационная износостойкость контактов реле при указанной нагрузке: |
|
|
- в цепях постоянного тока, циклы ВО |
100000 |
|
- в цепях переменного тока, циклы ВО |
200000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
|
|
Габаритные размеры, mm, не более |
66 х 138 х 181 |
|
Масса реле, kg, не более |
0,8 |
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. В выходных цепях установлены малогабаритные реле фирмы SCHRACK. Элементы схемы размещены на печатной плате. Реле выполнено в унифицированном корпусе «СУРА» I габарита.
Структура условного обозначения:
РСВ 14 Х4
РСВ- реле статическое времени;
14- порядковый номер разработки
Х4- климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69
При заказе необходимо указать:
· обозначение типа реле;
· климатическое исполнение и категорию размещения (УХЛ4 или О4);
· номинальное напряжение питания: постоянного или переменного тока;
· вид присоединения внешних проводников: переднее или заднее винтом;
· номер технических условий;

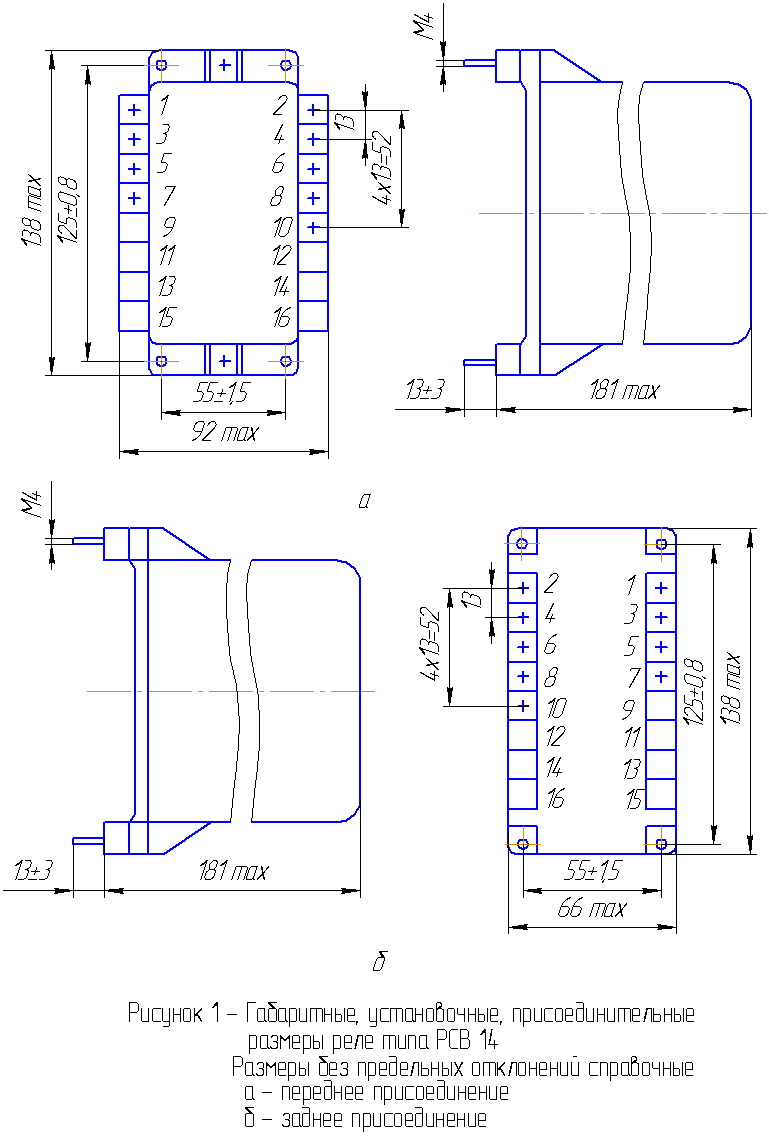

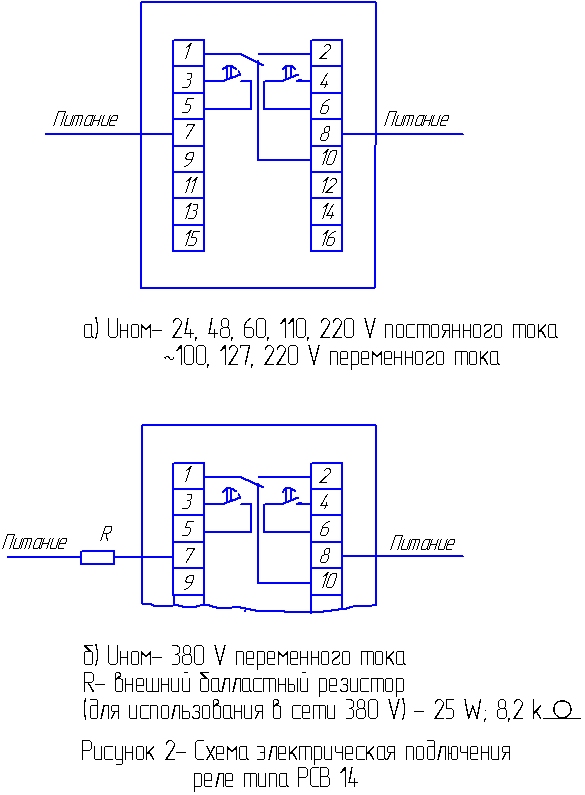

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле - на рисунке 2
