Реле предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока. |
ТУ16-89 ИГФР.647464.005ТУ
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ° С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М4 по ГОСТ 17516.1-90. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
Номинальный ток, А: 2 или 5
Минимальный ток срабатывания соответственно для номинального тока 2 и 5А (в зависимости от способа соединения секций первичной обмотки трансформатора-последовательно или параллельно), А 1; 2 или 2,5; 5 Номинальная частота , Hz 50
Технические данные
|
Диапазон регулирования уставок выдержки времени ,s |
0,1 - 9,9 |
|
Максимальная уставка, s |
12,7 |
|
Способ регулирования уставки |
ступенчатый |
|
Дискретность переключения уставок, s |
0,1 |
|
Класс точности реле, а/в |
1,5/0,5 |
|
Время замкнутого состояния временно – замыкающих контактов, s |
0,4 ± 0,04 |
|
Срабатывание каждого последующего контакта реле возможно после возврата предыдущего, чем исключается их одновременная работа |
|
|
Выходные контакты |
|
|
- временно замыкающие (скользящие) (К1, К2) |
2 |
|
- конечный замыкающий (К3) |
1 |
|
Длительно допустимый ток контактов, А |
5 |
|
Минимальный ток срабатывания при I н приведен в таблице 1 |
|
|
Потребляемая мощность реле при двукратном токе срабатывания не более, VA |
7 |
|
Коммутационная способность контактов выходного реле при напряжении от 24 до 242 V, |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, токе до 0,23 А , W |
50 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, токе до 0,5 А, VA |
110 |
|
Коммутационная износостойкость, циклы ВО |
20х103 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой0 |
|
|
Габаритные размеры, mm, не более |
116 х 147 х 168 |
|
Масса реле, kg, не более |
2,5 |
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РСВ13-ХХ- Х4
РСВ- реле статическое времени;
13- порядковый номер разработки
ХХ- исполнение по номинальному току: 14 - 2А, 18 - 5А
Х4- климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- номинальный ток;
- климатическое исполнение и категорию размещения(УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий;
Таблица типоисполнений
|
Тип реле |
Номинальный ток, А |
Типоисполнение
|
|
РСВ13-14 РСВ13-18 |
2 5 |
26.313.003 26.313.004 |
Вместо знака указывать: 1 – для переднего присоединения; 2 – для заднего присоединения шпилькой ;
3 - для заднего присоединения винтом.

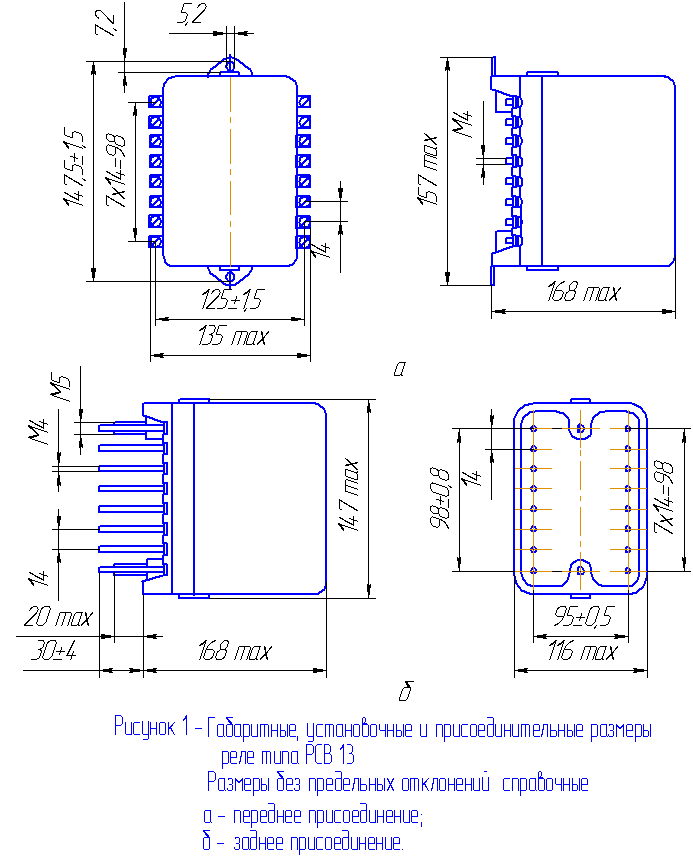

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения на рисунке 2.
