Реле предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты. |
ТУ 16-88 ИГФР.647 526.001 ТУ
Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 50 °C для исполнения УХЛ4 и от минус 10 до плюс 55 °C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3 g, в диапазоне частот от 15 до 100 Hz ускорением 1g .
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное напряжение переменного тока, V |
100, 127, 220 |
|
Допустимые пределы изменения напряжения контролируемой сети от номинального, %: |
|
|
- для реле понижения частоты |
от 40 до 130 |
|
- для реле повышения частоты |
от 45 до 150 |
|
Номинальное напряжение постоянного или переменного тока вспомогательной цепи управления, V |
110 и 220 |
|
Допустимые пределы изменения напряжения вспомогательной цепи управления от номинального, % |
от 80 до 110 |
Диапазоны регулирования частоты срабатывания и возврата реле приведены в таблице 1
Таблица 1
|
|
|
Диапазон регулирования уставок, Hz |
|
|||||
|
|
Тип реле |
Реле понижения частоты |
реле повышения частоты |
|
||||
|
|
|
срабатывание |
возврат |
срабатывание |
возврат |
|
||
|
|
РСГ 11-50 |
50,5-45 |
51-45,5 |
49,5-55 |
49,5-55 |
|
||
|
Минимальная ступень дискретности регулирования уставок не более, Hz |
0,05 |
|
||||||
|
Контакты реле (последовательно соединенные) |
2 замыкающих |
|||||||
|
Минимальное время срабатывания при изменении частоты контролируемой сети со скоростью 2 Hz/s, s, не более: |
|
|
||||||
|
- для реле понижения частоты |
0,12 |
|
||||||
|
- для реле повышения частоты |
0,1 |
|
||||||
|
Дополнительные уставки выдержки времени на срабатывание, s |
(0,3 ± 0,08), (0,45 ± 0,1) |
|
||||||
|
Коммутационная способность контактов реле: |
|
|||||||
|
- при напряжении при напряжении 220 V и частоте коммутации 0,2 Hz.в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W |
50 |
|||||||
|
Коммутационная износостойкость, циклы ВО |
10000 |
|||||||
|
Мощность, потребляемая по цепям напряжения переменного тока при номинальном напряжении контролируемой сети, не более, VА: |
|
|||||||
|
- в режиме до срабатывания |
4 |
|||||||
|
- в режиме срабатывания |
6 |
|||||||
|
Мощность, потребляемая вспомогательной цепью управления, W, не более: |
|
|||||||
|
- при номинальном напряжении 220 V |
3 |
|||||||
|
- при номинальном напряжении 110 V |
1,5 |
|||||||
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
||||||||
|
Габаритные размеры, mm, не более |
132 х 152 х 181 |
|||||||
|
Масса реле, kg, не более |
2,6 |
|||||||
Конструкция
Реле выпускаются в унифицированном корпусе "СУРА" II габарита несъемного исполнения.
На лицевой табличке расположены кнопка тестового контроля "Контр", светодиод "Испр" и разъем для переключения уставок.
Структура условного обозначения
РСГ 11 – ХХ – ХХ Х4
РСГ - реле статическое частоты;
11 - порядковый номер разработки;
ХХ - исполнение по частоте:
50 - для частоты 50 Hz,
Х - способ крепления реле (1 - при помощи винтов);
Х - способ присоединения внешних проводников:
1 - переднее присоединение винтом,
5 - заднее присоединение винтом;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- номинальную частоту;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.
Типоисполнения реле приведены в таблице 2.
Таблица 2
|
Тип |
Номинальная частота, Hz |
Номенклатурный номер |
|
РСГ 11-50 |
50 |
25 101 001 |
Вместо знака указывать:
1 – для переднего присоединения;
5 – для заднего присоединения.

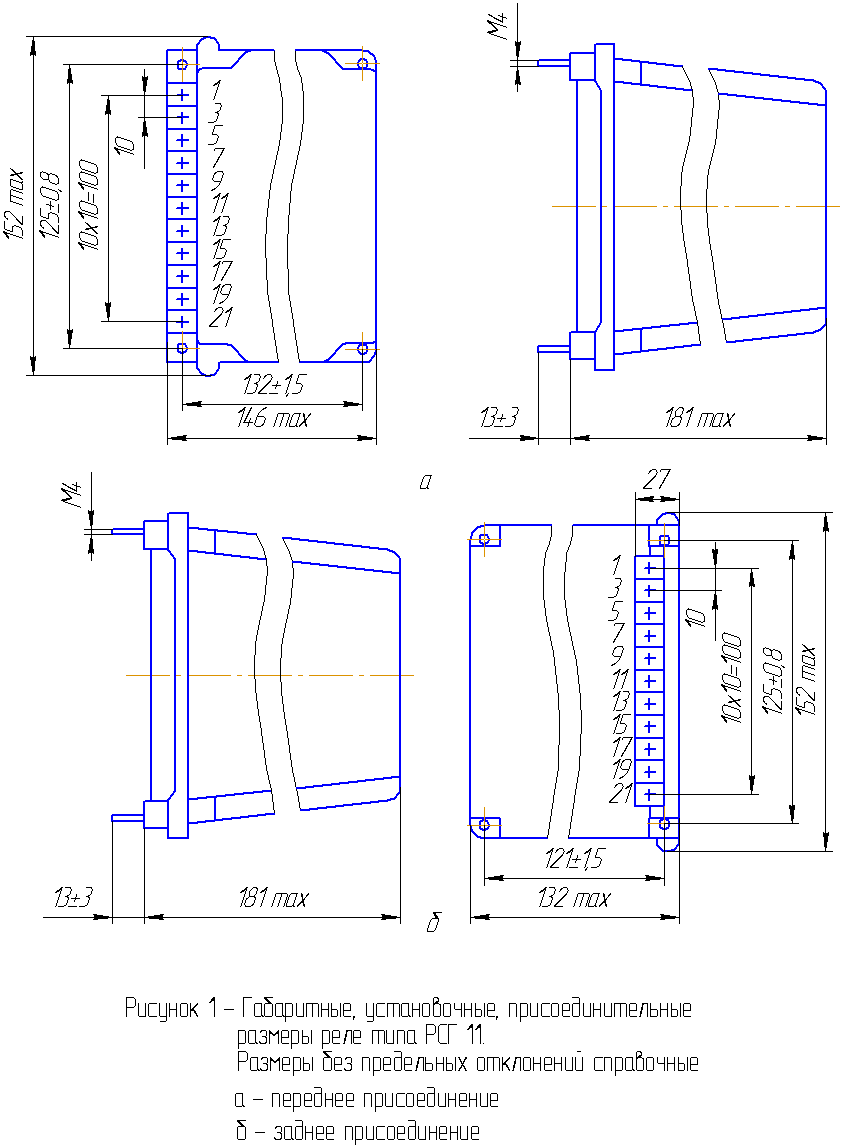

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
