Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве реле максимального напряжения. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4. |
ТУ 16-523.500-83
Условия эксплуатации
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
|
Номинальное напряжение, V |
100 |
|
Пределы уставок на напряжение срабатывания реле, V |
от 4 до 8 |
|
Номинальная частота переменного тока, Hz |
50 |
Технические данные
|
Класс точности |
5 |
|
Коэффициент возврата реле, не менее |
0,8 |
|
Загрубление реле при воздействии напряжения третьей гармоники (150 или 180 Hz), раз, не менее |
8 |
|
Длительность кратковременного режима работы при напряжении, равном 190 V, s |
6 |
|
Время замыкания замыкающего контакта, s, не более: |
|
|
- при напряжении, равном 1,2 Uср |
0,1 |
|
- при напряжении, равном 2 Uср |
0,04 |
|
Контакты реле: |
1 замыкающий, |
|
|
1 размыкающий |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W |
60 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA |
300 |
|
Коммутационная износостойкость, циклы ВО |
2500 |
|
Потребляемая мощность при номинальном напряжении, VA, не более |
30 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры, mm, не более |
116 х 147 х 168 |
|
Масса реле, кg, не более |
1,6 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РНН-57-Х4
Р – реле;
Н - напряжения;
Н- нулевой последовательности;
57 – условный номер разработки;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Номенклатурный номер 22 057 001
Вместо знака указать: 1 – для переднего присоединения; 2 – для заднего присоединения шпилькой; 3 – для заднего присоединения винтом.

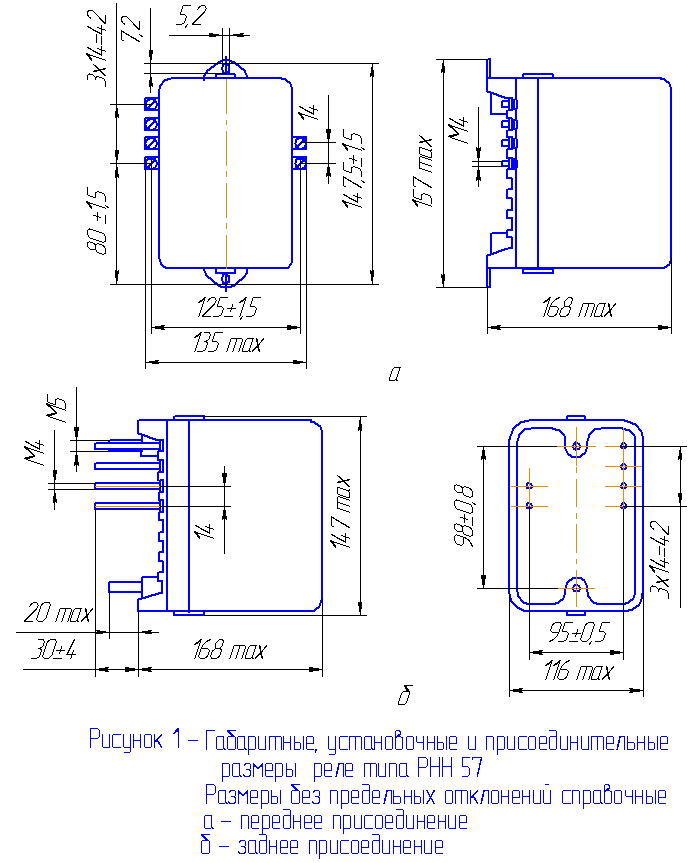

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
