Устройства прерывания питания типа УПП предназначены для получения мигающего света в цепях световой сигнализации. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40 ºС для исполнения УХЛ4, от минус 10 до плюс 40 ºС для исполнения О4. |
БКЖИ.648251.006 ТУ
Условия эксплуатации
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g, в диапазоне от 16 до 100 Hz с максимальным ускорением 1g.
Степень защиты оболочки устройства IP20, а контактных зажимов для присоединения внешних проводников и вынесенных под цоколь резисторов – IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное напряжение питания, V |
|
|
- постоянного тока |
110, 220 |
|
- переменного тока |
220 |
|
Номинальная частота переменного тока, Hz |
50 |
|
Номинальный ток нагрузки, А |
2 |
|
Минимальный ток нагрузки, А |
0,005 |
|
Уставка номинальной частоты прерывания, Hz |
0,8; 1,4 |
|
Способ регулирования уставки |
ступенчатый |
|
Отношение длительности паузы к длительности импульса |
от 0,4 до 2,0 |
|
Управляющее воздействие |
подача напряжения питания |
|
Выполняемая функция |
циклическое прерывание напряжения питания |
|
Вид исполнительной части |
бесконтактный выход |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры, mm, не более |
67 х 138 х 116 |
|
Масса реле, kg, не более |
0,5 |
Типоисполнения
Типоисполнение по номенклатурному номеру: 09.501.001 .
Вместо знака указывать:
1 – для переднего присоединения;
2 - для заднего присоединения шпилькой;
3 – для заднего присоединения винтом.

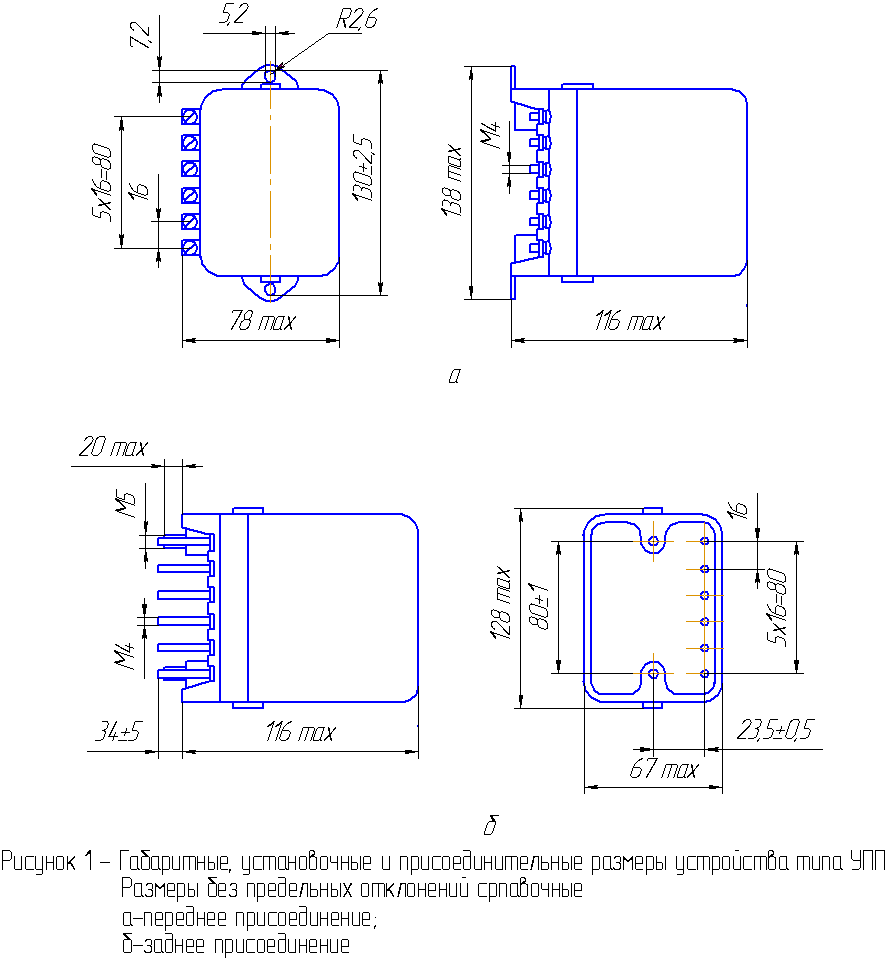

Габаритные, установочные и присоединительные размеры устройства приведены на рисунке 1, схема подключения – на рисунке 2.
Конструкция
Все элементы устройства смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Радиоэлементы размещены на печатной плате.
Структура условного обозначения
УПП Х4
У – устройство;
ПП - прерывания питания;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа устройства;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
