Реле электротепловые токовые серии ТРТП предназначены для защиты электрических двигателей от перегрузок недопустимой продолжительности.Климатическое исполнение и категория размещения - У3, Т3, УХЛ4 по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнений У3, Т3 и УХЛ4. |
ТУ 16-523.007 -80
Условия эксплуатации
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 100 Hz с ускорением 1 g.
Степень защиты оболочки реле и контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные технические данные приведены в таблице 1
Таблица 1
|
Тип реле |
Типоиспол- нение |
Номенклатур-ный номер |
Типоиспол- нение |
Номенклатур-ный номер |
Номинальный ток несрабатывания I н., А |
Номиналь-ное напряже ние главной цепи, V |
Мощ- ность, потребля-емая главной цепью реле , VА не более |
|
|
Реле с самовозвратом и устройством для ускорения возврата вручную |
Реле с ручным возвратом, при котором исключается самовозврат |
|
|
|
||
|
ТРТП 110 |
ТРТП 111 |
371110302 |
ТРТП 111 Р |
371110402 |
1,75 |
|
|
|
|
ТРТП 112 |
371120302 |
ТРТП 112 Р |
371120402 |
2,5 |
|
|
|
|
ТРТП 113 |
371130302 |
ТРТП 113 Р |
371130402 |
3,5 |
|
4,5 |
|
|
ТРТП 114 |
371140302 |
ТРТП 114 Р |
371140402 |
5,0 |
380 |
|
|
|
ТРТП 115 |
371150302 |
ТРТП 115 Р |
371150402 |
7,0 |
перемен- |
|
|
ТРТП 120 |
ТРТП 121 |
371210302 |
ТРТП 121 Р |
371210402 |
9.0 |
ного |
5 |
|
|
ТРТП 122 |
371220302 |
ТРТП 122 Р |
371220402 |
11,5 |
тока |
7,2 |
|
ТРТП 130 |
ТРТП 131 |
371310302 |
ТРТП 131 Р |
371310402 |
14,5 |
частоты |
7,2 |
|
|
ТРТП 132 |
371320302 |
ТРТП 132 Р |
371320402 |
18 |
50 Hz |
6,5 |
|
|
ТРТП 133 |
371330302 |
ТРТП 133 Р |
371330402 |
22 |
и |
8,2 |
|
|
ТРТП 134 |
371340302 |
ТРТП 134 Р |
371340402 |
28 |
440 |
9,3 |
|
|
ТРТП 135 |
371350302 |
ТРТП 135 Р |
371350402 |
35 |
постоян- |
8,7 |
|
|
ТРТП 136 |
371360302 |
ТРТП 136 Р |
371360402 |
45 |
ного |
9,5 |
|
|
ТРТП 137 |
371370302 |
ТРТП 137 Р |
371370402 |
56 |
тока |
11,0 |
|
|
ТРТП 138 |
371380302 |
ТРТП 138 Р |
371380402 |
71 |
|
13,2 |
|
|
ТРТП 139 |
371390302 |
ТРТП 139 Р |
371390402 |
90 |
|
14,3 |
|
ТРТП 140 |
ТРТП 141 |
371410302 |
ТРТП 141 Р |
371410402 |
110 |
|
15,8 |
|
|
ТРТП 142 |
371420302 |
ТРТП 142 Р |
371420402 |
140 |
|
19,5 |
|
ТРТП 150 |
ТРТП 151 |
371510302 |
ТРТП 151 Р |
371510402 |
155 |
380 |
|
|
|
ТРТП 152 |
371520302 |
ТРТП 152 Р |
371520402 |
190 |
перемен- |
|
|
|
ТРТП 153 |
371530302 |
ТРТП 153 Р |
371530402 |
230 |
ного |
|
|
|
ТРТП 154 |
371540302 |
ТРТП 154 Р |
371540402 |
285 |
тока |
20 |
|
|
ТРТП 155 |
371550302 |
ТРТП 155 Р |
371550402 |
360 |
частоты |
|
|
|
ТРТП 156 |
371560302 |
ТРТП 156 Р |
371560402 |
450 |
50 Hz |
|
|
|
ТРТП 157 |
371570302 |
ТРТП 157 Р |
371570402 |
550 |
|
|
Примечаниe. 1 Номинальные токи несрабатывания реле даны для температуры окружающего воздуха плюс 40 °C и положения регулятора уставки "О". Диапазон регулировки номинального тока несрабатывания ± 15%
2. Вместо знака указать:
1 – для климатического исполнения У3; 9 - для климатического исполнения УХЛ4
|
Напряжение вспомогательной цепи, V: |
|
|
- переменного тока частоты 50 и 60 Hz |
от 27 до 380 |
|
- постоянного тока |
от 27 до 440 |
|
Время несрабатывания при температуре окружающего воздуха плюс 40°С и токе 1,1 I н, min., не более |
60 |
|
Время срабатывания при температуре окружающего воздуха плюс 40°С и токе 1,35 I н, min., не более |
20 |
|
Время возврата при температуре окружающего воздуха плюс 40°С, min., не более: |
|
|
- самовозврат |
4 |
|
- ручной возврат |
1,5 |
|
Время срабатывания при нагреве с холодного состояния током 6 I н и температуре окружающего воздуха плюс 40°С, для исполнений реле с номинальными токами несрабатывания (I н), S: |
|
|
- от 1,75 до 10 А |
от 2,5 до 15 |
|
- от 10 до 140 А |
от 4 до 15 |
|
- от 140 до 550 А |
от 5 до 20 |
|
Коммутационная износостойкость, циклы ВО, не менее |
3000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: только переднее |
|
|
Габаритные размеры, mm, не более: |
|
|
- ТРТП 110 |
35х 120х110 |
|
- ТРТП 120 |
35х 120х110 |
|
- ТРТП 130 |
35х 120х110 |
|
- ТРТП 140 |
35х 160х110 |
|
- ТРТП 150 |
61х 181х182 |
|
Масса по типам реле, kg, не более: |
|
|
- ТРТП 110 |
0,45 |
|
- ТРТП 120 |
0,55 |
|
- ТРТП 130 |
0,55 |
|
- ТРТП 140 |
0,75 |
|
- ТРТП 150 |
2,2 |
Конструкция
Конструктивно реле представляет собой пластмассовый корпус, в котором установлены биметаллический элемент с нагревателями и выводами, а также связанные с биметаллическим элементом размыкающий контакт и механизм уставки, позволяющий регулировать номинальный ток несрабатывания реле, кнопка возврата. Реле различаются между собой конструктивными формами биметаллических элементов и нагревателей, а также размерами присоединительных зажимов, встроенным трансформатором.
Структура условного обозначения
ТРТП ХХХ Х ХХ
ТРТП - тепловое реле тока промышленного назначения;
ХХХ - исполнение по току (см. таблицу 1) ;
Х - способ возврата: без обозначения - с самовозвратом, Р - без самовозврата;
ХХ - климатическое исполнение и категория размещения (У3, Т3, УХЛ4) по ГОСТ 15150-69 .
При заказе необходимо указать:
- обозначение типоисполнения реле;
- климатическое исполнение и категорию размещения (У3, Т3, УХЛ4);
- номинальный ток несрабатывания реле;
- номер технических условий.
Типоисполнения реле приведены в таблице 1

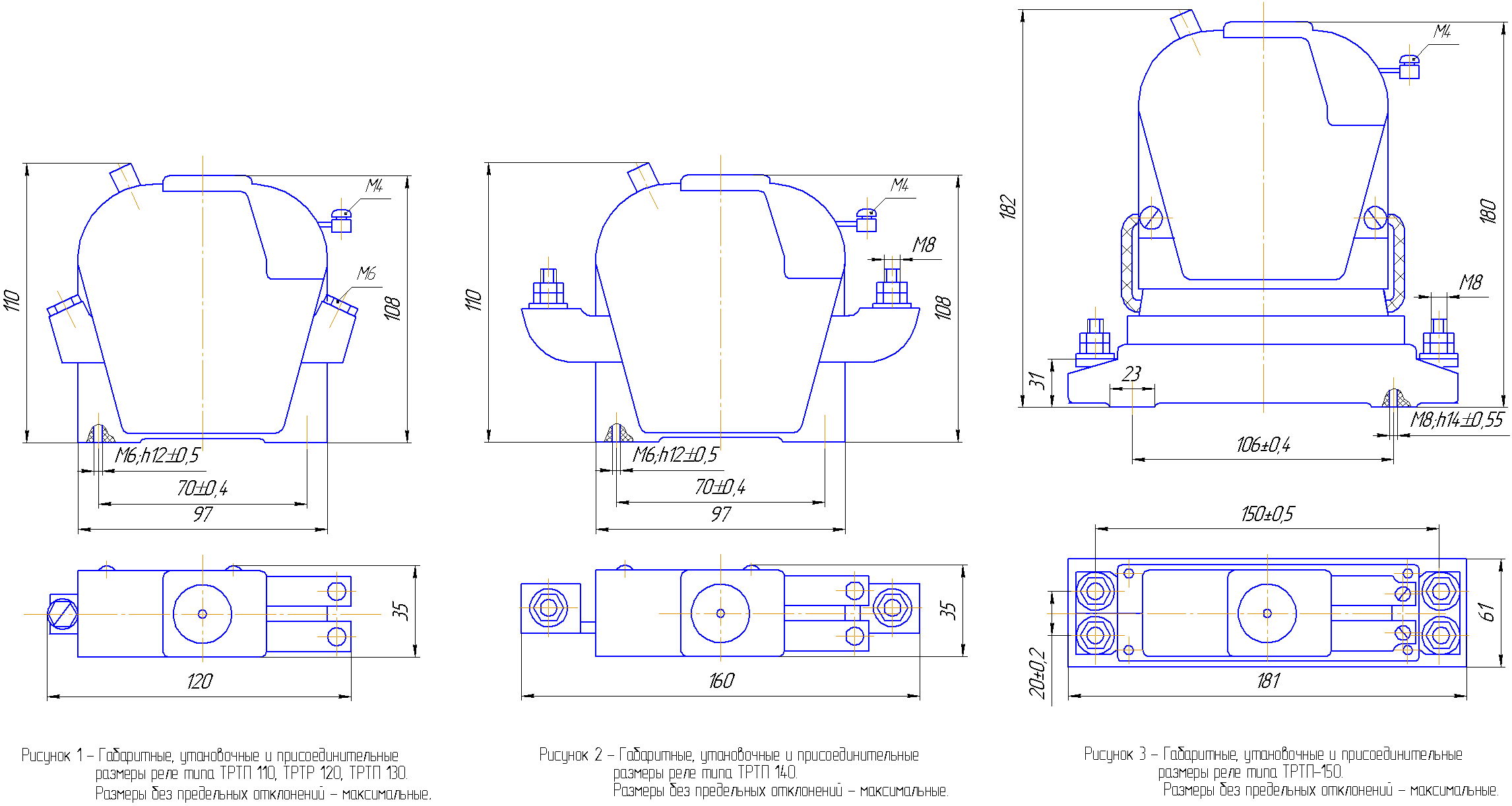

Габаритные, установочные и присоединительные размеры приведены на рисунках 1; 2; 3, cхемы подключений приведены на рисунках 4; 5; 6.
