Реле тока типа РТ 40/Р применяются в схемах устройств резервирования отказа выключателей, а также в специальных схемах токовой защиты на номинальные токи 1 или 5 А. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - 1РОО по ГОСТ 14255-69. |
ТУ 16-523.484-78
Основные параметры
Номинальный ток, А:
• РТ40/Р1 1
• РТ40/Р5 5
Пределы уставок тока срабатывания реле, А:
• Зажимы 2-4, 6-8:
•РТ40/Р1 от 0,13 до 0,26
•РТ 40/Р5 от 0,65 до 1,3
• Зажимы 5-7:
•РТ40/Р1 от 0,065 до 0,130
•РТ 40/Р5 от 0,325 до 0,65 от 0,325 до 0,65
Термическая устойчивость при длительном протекании тока, А, равного 6,93 6,93
Номинальная частота переменного тока, Hz 50 50 или 60
Технические данные
Коэффициент возврата реле на любой уставке, не менее 0,7
Время срабатывания, s:
• При1=1,21уст 0,15
• При I = 3 1уст 0,075
Время размыкания замыкающего контакта при уменьшении тока с 10 Iном до 0,
s, не более 0,1
Количество контактов:
• замыкающих 1
• размыкающих (выводится на дополнительные клеммы основания реле и
приспособлены только при заднем присоединении внешних проводников) 1
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А 0,1
Коммутационная способность контактов реле при напряжении от 24 до 250 V или
токе не более 2 А:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более
0,005 s, W 60
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA 300
Коммутационная износостойкость, циклы ВО 1250
Мощность, потребляемая реле при питании его встроенного насыщающегося трансформатора от системы трехфазных симметричных токов при несогласованной полярности одной из обмоток с меньшим числом витков, VA:
• обмотка с меньшим числом витков (зажимы 2-4, 6-8):
• первая уставка 0,15
• последняя уставка 0,5
• обмотка с большим числом витков (зажимы 5-7):
• первая уставка 0,3
• последняя уставка 1,0
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее
(винтом или шпилькой)
Габаритные размеры, mm, не более 179 х 218 х 170
Масса реле, кg, не более 3,5
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РТ 40/РХ Х4
РТ - реле тока;
40 - номер разработки;
Р-для схем У РОВ;
X - номинальный ток (1 или 5 А);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
• обозначение типа реле;
• климатическое исполнение и категорию размещения (УХЛ4 или О4);
• вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
• номер технических условий.
Типоисполнения реле приведены в таблице 1 Таблица 1
|
Реле |
Номинальный ток, А |
Номенклатурный номер |
|
РТ40/Р1 |
1 |
21 041 001 |
|
РТ 40/Р5 |
5 |
21 041 002 |
Вместо знака указать: 1 — для переднего присоединения; 2 - для заднего присоединения шпилькой;
3 - для заднего присоединения винтом.

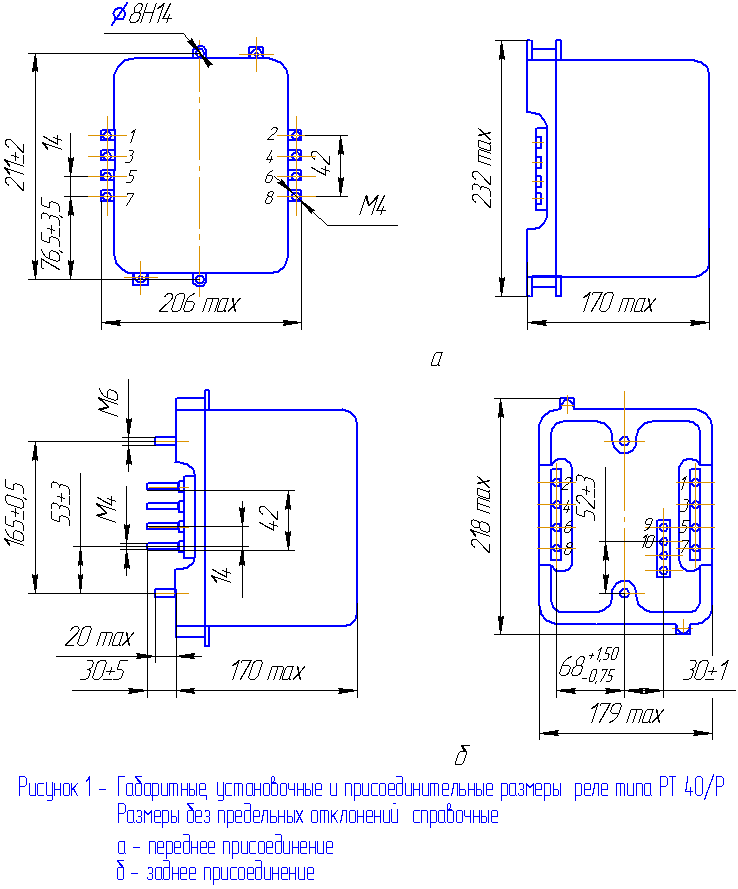

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле - на рисунке 2.
