ТУ 4221-001−31928807−2014
ВАР-М01 АС80...300В 0...99,9А УХЛ4 код EAN-13 (артикул): 4620769453754
Скачать
Скачать
НАЗНАЧЕНИЕ
Цифровой промышленный вольтамперметр ВАР-М01 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промыш-ленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Измерительная цепь, она же питание
|
клеммы 1- 2 |
|
Диапазон измеряемого напряжения, В
|
АС80...300
|
|
Частота измеряемого напряжения, Гц
|
40…70
|
|
Измерение тока
|
Встроенный трансформатор тока
Диаметр отверстия для провода – 10.5 мм |
|
Диапазон измеряемого тока, А
|
0...99,9
|
|
Основная погрешность измерений напряжения
|
1% +/- единица младшего разряда
|
| Основная погрешность измерений тока |
2% +/- единица младшего разряда
|
|
Потребляемая мощность, Вт, не более
|
6.0
|
| Степень защиты: корпус/клеммы |
IP40/IP20
|
|
Диапазон рабочих температур, ºС
|
-10...+55
|
|
Температура хранения, ºС
|
-40...+70
|
| Относительная влажность воздуха, % | до 80 при 25ºС |
| Рабочее положение в пространстве |
произвольное
|
|
Режим работы
|
непрерывный
|
|
Габаритные размеры/масса, мм
|
54х80х64
|
|
Масса, кг
|
0,12
|
|
Средний срок службы, лет, не менее
|
8
|
|
Средняя наработка на отказ, ч, не менее
|
50000
|
КОНСТРУКЦИЯ
Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку DIN EN 50022. Конструкция клемм обеспечивает надежный зажим проводов сечением от 0.5 до 4 мм2 (От 20 до 10 AWG). На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещенности.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Вольтамперметр не требует оперативного питания и подключается непосредственно в изме-ряемую цепь (клеммы 1 и 2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе сверху вниз.

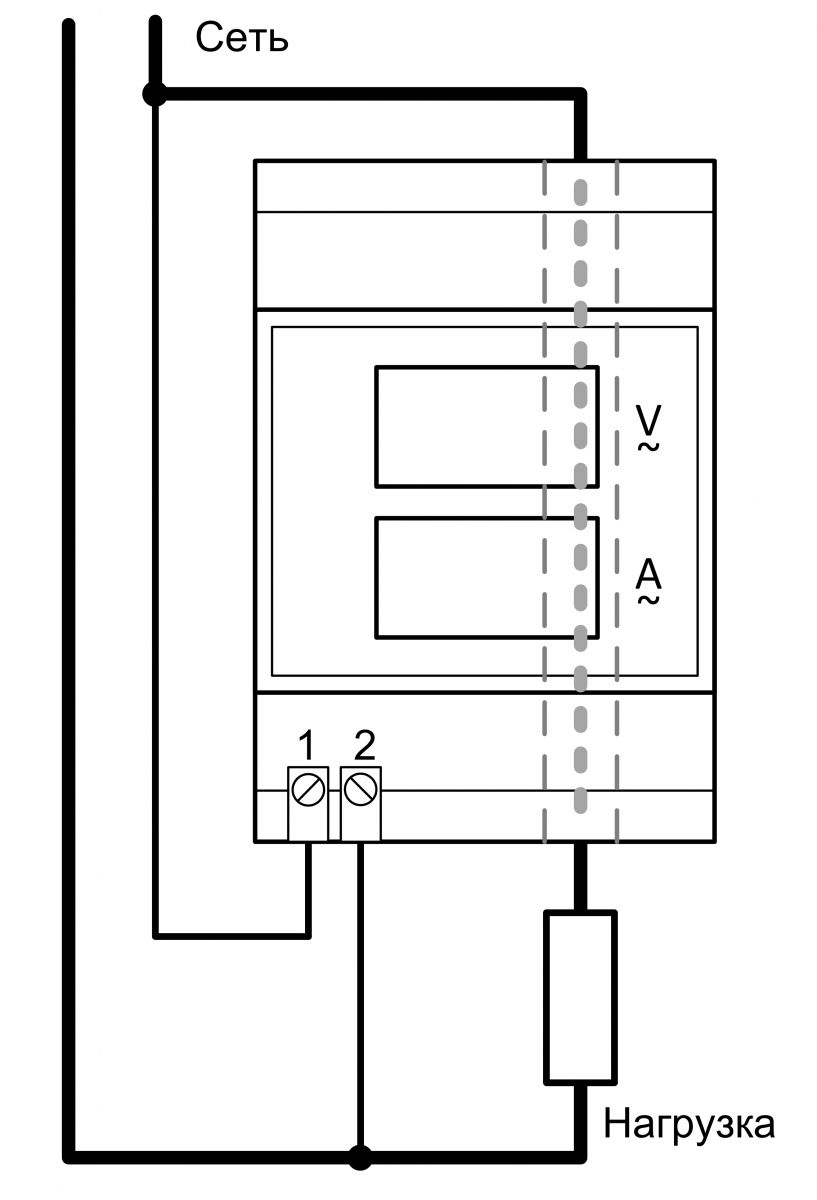

СХЕМА ПОДКЛЮЧЕНИЯ

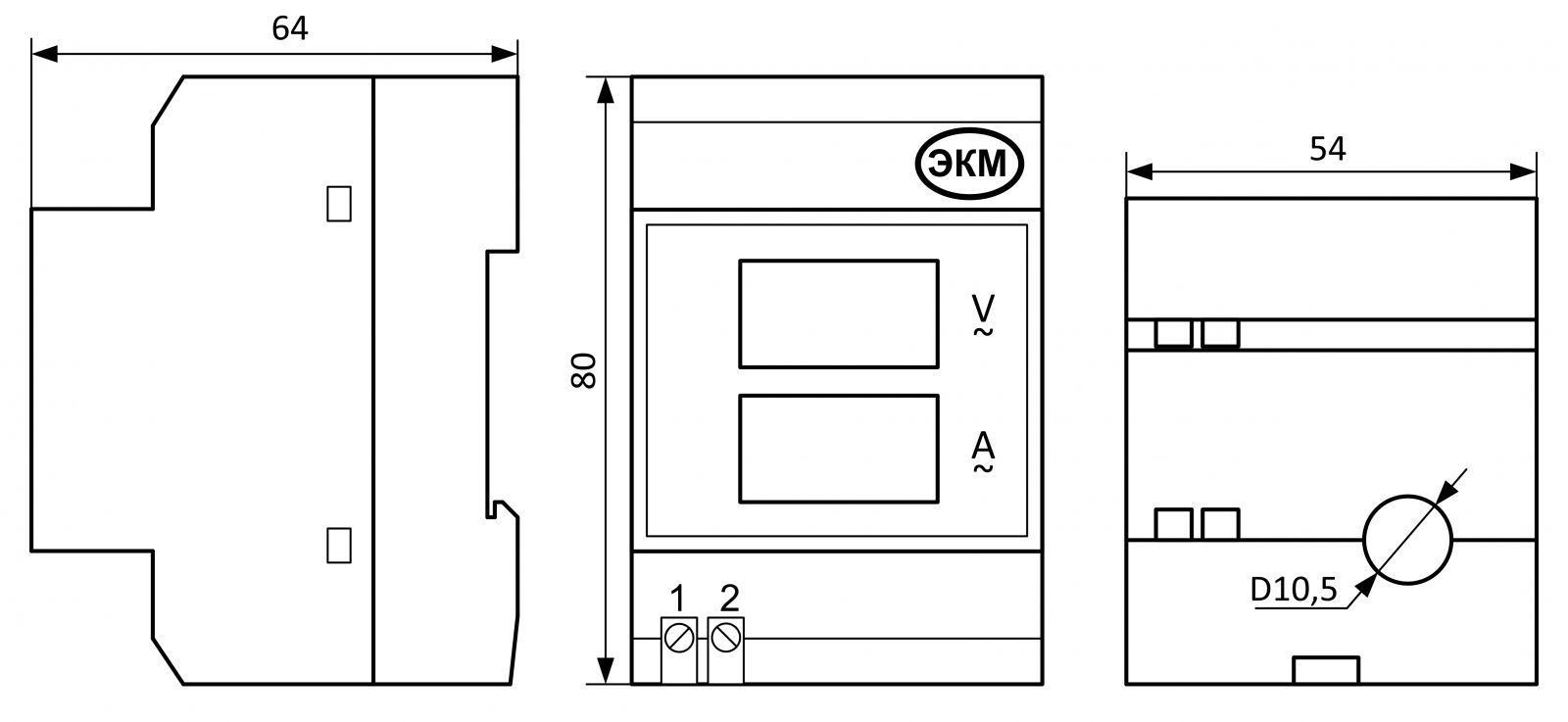

ГАБАРИТНЫЕ РАЗМЕРЫ ПРИБОРА
