Скачать Скачать СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Технические характеристики реле приведены в таблице.
| номинальное фазное напряжение Uном, 50 Гц | 220В | |
| минимальное допустимое фазное напряжение | 130 В | |
| максимальное допустимое фазное напряжение | 330В | |
| потребляемая мощность, ВА | не более 2 | |
| пределы регулирования порога срабатывания на снижение и превышение напряжения | (5...25)% (5...20)%Uном | |
| погрешность измерения порога срабатывания на снижение и превышение напряжения | 2% Uном | |
| погрешность установки порога срабатывания на снижение и превышение напряжения | 5%Uном | |
| выключение реле происходит при: |
-снижении (превышении) напряжения ниже (выше) установленного порога |
ниже (выше) установленного порога |
| -обратном порядке чередования фаз | да | |
| "слипании"фаз | да | |
| -обрыве одной и более фаз | да | |
| гистерезис напряжения срабатывания | 0,05 Uном | |
| минимальное напряжение для включения реле, В | 0,85 Uном | |
| время срабатывания (пределы регулирования) при снижении (превышении) напряжения ниже (выше) установленного порога, с | от 0,1до 10 | |
| время срабатывания при превышении напряжения 1,3 Uном+/-5% и других неисправностях сети, с | 0,1 | |
| количество и тип контактов | 2 переключающие группы | |
| максимальное коммутируемое напряжение, В | 400 | |
| максимальная коммутируемая мощность, ВА | 1000 | |
| максимальное напряжение между цепями питания и контактами реле | АС 2000В, 50 Гц(1 мин) | |
| максимальный коммутируемый ток при активной нагрузке | АС 250В, 50 Гц | 5А |
| DC 30B (DC1) | ||
| электрическая износостойкость, циклов не менее | 100000 | |
| механическая износостойкость, циклов не менее | 10х106 | |
| степень защиты реле | по корпусу | IP40 |
| по клеммам | IP20 | |
| климатическое исполнение | УХЛ4, УХЛ2, ТМ | |
| диапазон рабочих температур | -250,,,,+550С для УХЛ4* | |
| температура хранения | -400,,,,+600С для УХЛ 4* | |
| относительная влажность воздуха | до 80% при 250С | |
| режим работы | круглосуточный | |
| габаритные размеры | 17,5х90х63 мм | |
| масса , кг | не более 0,2 кг | |
| рабочее положение в пространстве | произвольное | |
*В таблице приведены характеристики РКН-3-21-15 УХЛ4, данные по исполнениям реле (УХЛ2 и ТМ) смотри , пройдя по ссылке на паспорта устройств
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены регулятор порога на снижение и превышение напряжения, регулятор времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
При подаче на реле трехфазного напряжения включается зеленый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включен желтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 20% или 25%, то при превышении этого значения исполнительное реле выключается без отсчета времени срабатывания. Также реле выключается без отсчета этой задержки при «слипании» и нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 120%. После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 будут замкнуты и включен индикатор «R». Работа реле представлена на диаграммах работы, где t - установленная выдержка времени.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
|
КОНТРОЛЬ ОБРЫВА И ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ
|
|
КОНТРОЛЬ НАПРЯЖЕНИЯ РЕЛЕ
|

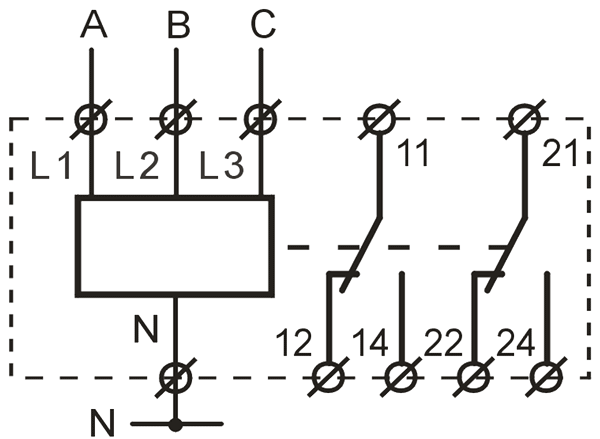

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N.
5А 250В (АС1) 400V max
Подключение нулевого провода к клемме N обязательно!
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
