ТУ 342520-001−31928807−2003
Скачать Скачать Скачать НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля трехфазного напряжения РКФ-М07-1-15 предназначено для контроля трехфазного линейного напряжения в сетях с изолированной нейтралью. Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице .
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку DIN EN 50022 или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2.5 мм2. На лицевой панели прибора расположены регулятор порога на снижение и превышение напряжения, регулятор времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле «R»,.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле
РАБОТА РЕЛЕ
При подаче на реле трехфазного напряжения включается зеленый индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, при этом: включается желтый индикатор «R», контакты 11 - 12, 21 - 22 размыкаются, а контакты 11 - 14,21 - 24 замыкаются. При возникновении неисправности - выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без учета этой задержки . При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания, установленной пользователем. Работа реле представлена на соответствующих диаграммах.
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле . Выходные контакты реле 12-1114, 22-2124 подключаются к схеме управления. Пример схемы подключения приведен на рисунке
ДИАГРАММЫ РАБОТЫ РЕЛЕ
|

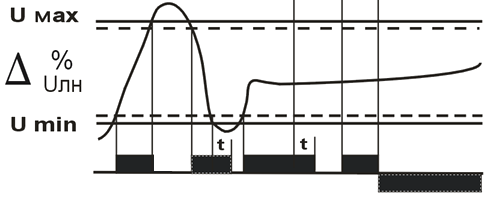

КОНТРОЛЬ НАПРЯЖЕНИЯ РЕЛЕ
|
|
КОНТРОЛЬ ОБРЫВА ФАЗ
|
|
КОНТРОЛЬ ПОРЯДКА ЧЕРЕДОВАНИЯ РЕЛЕ
|
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
