Пусковое реле времени предназначены для обеспечения плавного запуска мощных трехфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что значительно повышает надежность защиты двигателя при перегрузках или аварии электропитания.
| напряжение питания | АС 170-240 В 50 Гц |
| 5 диапазонов выдержки времени | 0,1с-1 ч |
| погрешность установки выдержки времени | +/-5% |
| погрешность отсчета выдержки времени | не более 2% |
| время готовности | не более 0,15с |
| время повторной готовности | не более 0,1 с |
| максимальное коммутируемое напряжение | 400 В |
|
максимальный коммутируемый ток при активной нагрузке АС 250 В, 50 Гц (АС1) DC 30 B (DC1) |
10 А 10 А |
| максимальная коммутируемая мощность | 2200ВА |
| механическая износостойкость, циклов не менее | 10х106 |
| электрическая износостойкость, циклов не менее | 100000 |
| количество и тип контактов | 2х1 переключающая группа |
|
степень защиты реле по корпусу по клеммам |
IP40 IP20 |
| диапазон рабочих температур | -25...+550С |
| температура хранения | -40...+600С |
| относительная влажность воздуха | до 80% при 250С |
| высота над уровнем моря | до 2000м |
| рабочее положение в пространстве | произвольное |
| режим работы | круглосуточный |
| габаритные размеры | 17,5х90х66 мм |
| масса | 0,1 кг |
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположен потенциометр «Тр» (для установки выдержки времени в пределах выбранного диапазона), зеленый индикатор включения напряжения питания «U», желтый и красный индикаторы рабочего состояния пускателей «ЗВЕЗДА» и «ТРЕУГОЛЬНИК» соответственно, переключатель “множитель” для задания временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Схема подключения реле приведена на шильдике, расположенном на корпусе реле. Диаграмма работы реле представлена на рисунке, где Тр - регулируемое время разгона, tп - фиксированное время переключения (40 или 80 мс). Для управления двигателем используется вместо одного пускателя два и пусковое реле. При подаче напряжения питания включается пусковое реле (включается индикатор «U»), начинается отсчет времени разгона Тр и через контакты 15 - 18 реле включается пускатель «звезда» (обмотки двигателя включаются по схеме "звезда"). По окончании времени разгона контакты 15 - 18 реле размыкаются, выключается пускатель "звезда", и через время паузы tп замыкаются контакты реле 25 - 28, включающие пускатель "треугольник" (обмотки двигателя включаются по схеме "треугольник"). Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона Тр определяется путем умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим выбирается фиксированное время переключения tп — 40 мс или 80 мс в зависимости от зоны установки переключателя. Напряжение питания АС220 В - на клеммы «А1» и «А2».
ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Типовая схема включения Пускового Реле Времени для управления запуском трехфазного асинхронного двигателя

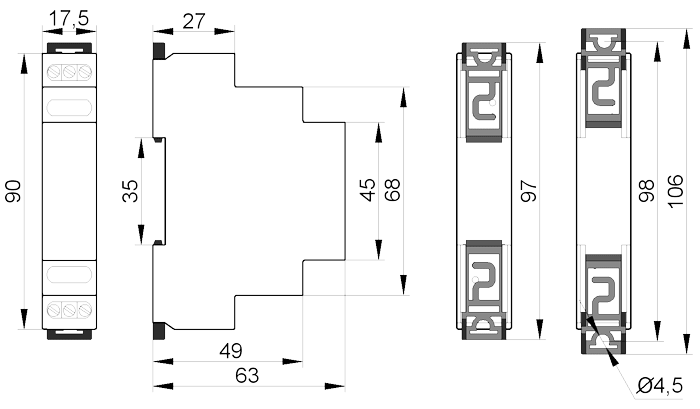

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
