РВЦ-П2-08 АСDС24-240В УХЛ4 код EAN-13 (артикул): 4620769451286
Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Циклическое реле времени РВЦ-П2-08 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
АС24-240В, 50-60Гц
DC24-240B
|
|
5 диапазонов времени для выдержки паузы
|
1-99с
0,1-9,9м
1-99м
0,1-9,9ч
|
|
5 диапазонов времени для выдержки импульса
|
1-99с
0,1-9,9м
1-99м
0,1-9,9ч
|
|
погрешность отсчета выдержки времени
|
не более 5%
|
|
время готовности
|
не более 0,15с
|
|
время повторной готовности
|
не более 0,1 с
|
|
время воздействия управляющего сигнала
|
не менее 0,05с
|
|
максимальная коммутируемая мощность (АС1)
|
1250 ВА
|
|
количество и тип контактов
|
2 переключающие группы
|
|
максимальный коммутируемый ток при активной нагрузке
AC250B, 50Гц (AC1)
DC 30B (DC1)
|
5 А
5 А
|
|
максимальное напряжение между цепями питания и контактами реле
|
АС2000В, 50Гц (1 мин)
|
|
механическая износостойкость, циклов не менее
|
10х106
|
|
электрическая износостойкость, циклов не менее
|
100000
|
|
степень защиты реле по корпусу
по корпусу (с пломбировочной крышкой)
по клеммам
|
IP20
IP40
IP20
|
|
диапазон рабочих температур
|
-10....+550С
|
|
температура хранения
|
-40...+600С
|
|
относительная влажность воздуха
|
до 80% при 250С
|
|
высота над уровнем моря
|
до 2000 м
|
|
рабочее положение в пространстве
|
произвольное
|
|
режим работы
|
круглосуточный
|
|
габаритные размеры
|
35х90х63 мм
|
|
масса
|
0,15 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени. На лицевой панели реле расположены: два нажимных переключателя установки выдержки времени паузы tп (установка значений единиц 0-9 и десятков 0-9), два нажимных переключателя установки выдержки времени импульса tи (установка значений единиц 0-9 и десятков 0-9), дискретный переключатель множитель паузы, дискретный переключатель множитель импульса, зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного исполнительного реле.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии стребованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса . Требуемая временная выдержка tп определяется путем умножения числового значения, установленного на переключателях «единицы» и «десятки» паузы, на множитель выбранного диапазона на переключателе «множитель» паузы. Временная выдержка tи определяется путем умножения числового значения, установленного на переключателях «единицы» и «десятки» импульса, на множитель выбранного диапазона на переключателе «множитель» импульса.Диаграмма работы реле определяется с помощью двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырех диаграмм работы реле. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма 7. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма 8. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма 9. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма 10.Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «ед» и «дес», можно изменять при поданном питании на реле.Напряжение питания подается на клеммы «+А1» и «А2». Команда внешнего управления подается на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1», Схема подключения реле приведена на рис.3 и на шильдике, расположенном на корпусе реле. В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зеленый индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчета заданной выдержки времени зеленый индикатор «U» вспыхивает. При включении реле загорается желтый индикатор при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграммы работы реле соответствуют диаграммам 7, 8, 9, 10. См. страницу

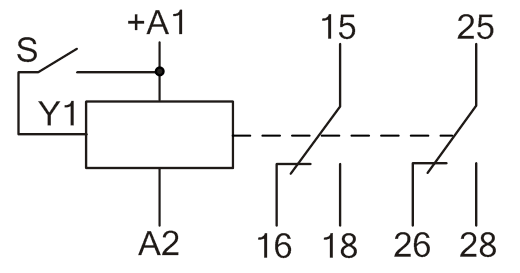

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
5 А~250В 5 А=30В

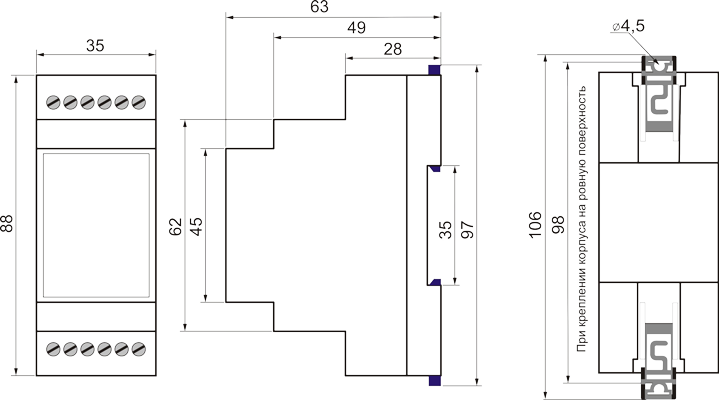

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
