Реле повторного включения предназначено для применения в схемах трехфазного автоматического повторного включения однократного действия. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4. |
ТУ 16-523.621 –82
Условия эксплуатации
Группа механического исполнения М40 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Номинальное напряжение оперативного тока, V |
110 или 220 |
Диапазон номинальных токов удерживания выходного реле, А |
0,2- 1 и 1- 4 |
Время срабатывания реле в режиме быстродействующего АПВ (БАПВ), s, не более |
0,06 |
Диапазон выдержки времени на включение, s: |
0,5 - 15,75 |
Ступень регулирования, s: |
0,25 |
Выдержка времени готовности, s |
16, 32, 64 |
Выходные контакты |
2 замыкающих |
Диапазон допустимого изменения напряжения питания оперативных цепей, V |
(0,8…..1,1) Uн |
Способ регулировки уставки |
Изменением положения переключателей |
|
Допустимая длительность протекания тока 3 I н через токовую обмотку и последовательно включенный с ней контакт выходного реле, s не более |
5 |
|
Коммутационная способность контактов выходного реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s при напряжении от 24 до 250 V или токе до 0,5 А, W, не менее |
30 |
|
Коммутационная износостойкость, циклы ВО, не менее |
12500 |
Потребляемая мощность в номинальном режиме, W, не более |
|
- оперативными цепями: |
|
- в режиме ожидания |
5,5 |
- в режиме срабатывания |
7 |
- цепями пуска, блокирования и разрешения подготовки (на каждую цепь) |
2 |
- токовой обмоткой выходного реле |
1,5 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее или заднее (винтом) |
Габаритные размеры, mm: |
66х152х181 |
Масса, kg, не более |
1,0 |
Реле пригодно для работы на оперативном напряжении, получаемом в результате двухполупериодного выпрямления синусоидального напряжения частоты 50 Hz Действующее значение выпрямленного напряжения может изменяться в диапазоне (0,8 … 1,1) Uн.
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате и на основании реле. Реле размещено в унифицированном корпусе «Сура» I габарита несъемного исполнения.
Структура условного обозначения
РПВ 01 Х 4
РПВ - реле повторного включения;
01 – порядковый номер разработки;
Х 4 - климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150 - 69
При заказе необходимо указать:
- обозначение типа реле;
- номинальное напряжение оперативного тока;
- диапазон номинального тока удерживания выходного реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом);
- номер технических условий.
Типоисполнения реле приведены в таблице 1
Таблица 1
|
Обозначение типа реле |
Номинальное напряжение оперативного тока, V |
Диапазон номинальных токов удерживания выходного реле, А |
Номенклатурный номер |
|
РПВ 01 |
110
|
0,2 - 1 1 - 4 |
06 001 020 06 001 021
|
|
|
220 |
0,2 - 1 1 - 4 |
06 001 022 06 001 023
|
Вместо знака указывать:
1 – для переднего присоединения винтом;
3 - для заднего присоединения винтом.

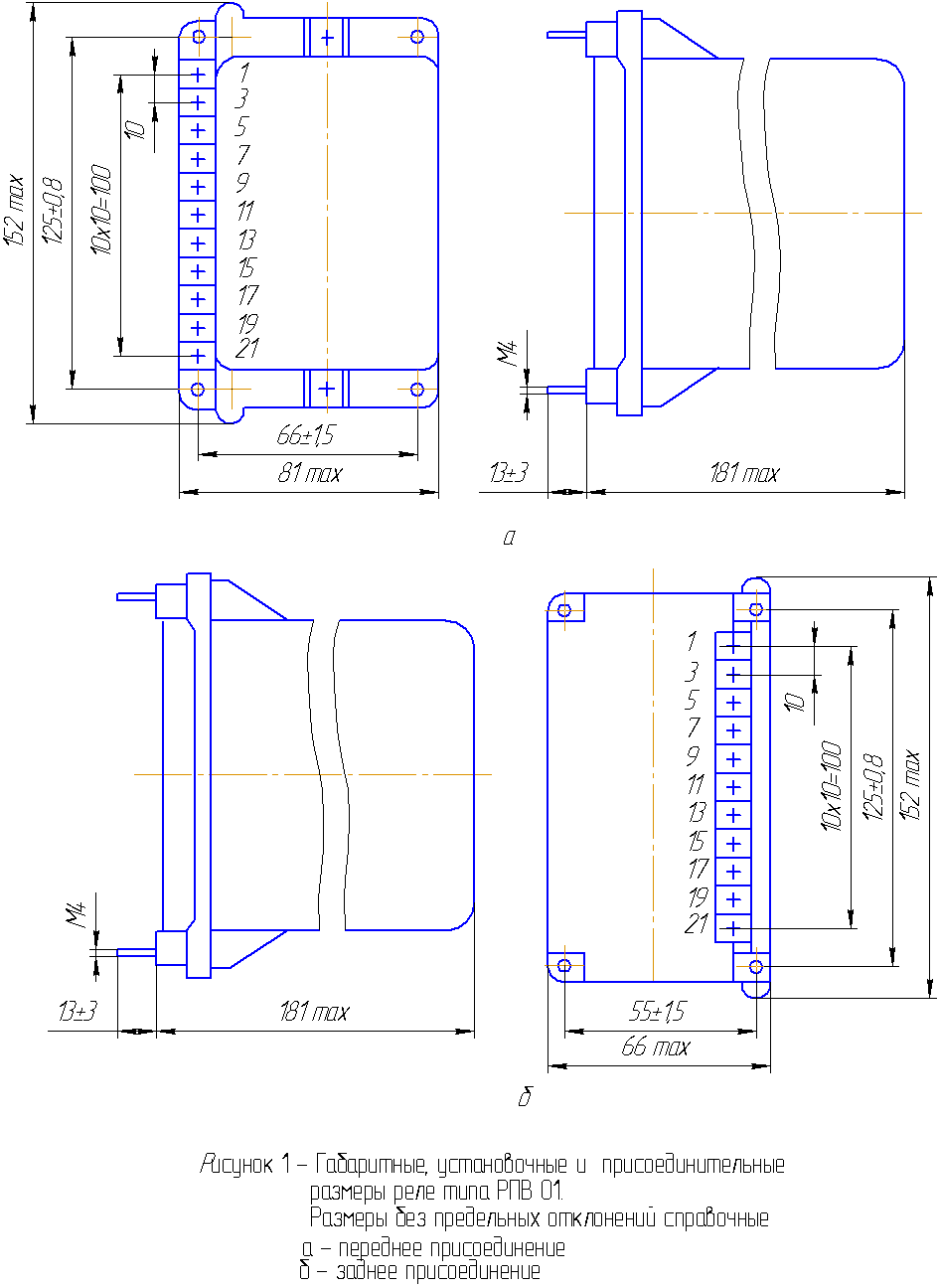

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле - на рисунке 2.
