Реле предназначены для применения в схемах автоматического повторного включения для линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие напряжения на линии и угол сдвига фаз между векторами напряжения на линии и на шинах станции или подстанции. |
ТУ 16-523.146-75
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °C для исполнения УХЛ4 и от минус 10 до плюс 55 °C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле виброустойчиво при воздействии вибрационной нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
Тип реле |
Номинальное напряжение, V |
Уставка срабатывания на угол сдвига фаз |
Номинальная частота, Hz |
Коэффициент возврата, |
Номенклатур ный |
|
|
первой цепи |
второй цепи |
между напряжениями, град |
|
не менее |
номер |
РН 55/90 |
60 |
30 |
|
|
|
22 055 051 |
РН 55/120 |
60 |
60 |
|
|
|
22 055 052 |
РН 55/130 |
100 |
30 |
20 - 40 |
50 |
0,8 |
22 055 053 |
РН 55/160 |
100 |
60 |
|
|
|
22 055 054 |
РН 55/200 |
100 |
100 |
|
|
|
22 055 055 |
Вместо знака указать: 1 – для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом.
Класс точности реле |
10 |
Контакты реле: |
1 замыкающий, |
|
1 размыкающий |
Длительно допустимое напряжение Uном, % |
110 |
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W |
60 |
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA |
300 |
Коммутационная износостойкость, циклы ВО |
800 |
Потребляемая мощность каждой цепи реле при номинальном напряжении и угле сдвига фаз векторов напряжения, равном нулю, VA, не более |
6,5 |
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
Габаритные размеры, mm, не более |
67 х 128 х 158 |
Масса реле, кg, не более |
0,85 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РН 55/Х Х4
Р - реле;
Н - напряжения;
55 - номер разработки;
Х - трехзначное или двухзначное число (90, 120, 130, 160, 200 - сумма номинальных напряжений цепей обмоток реле);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.

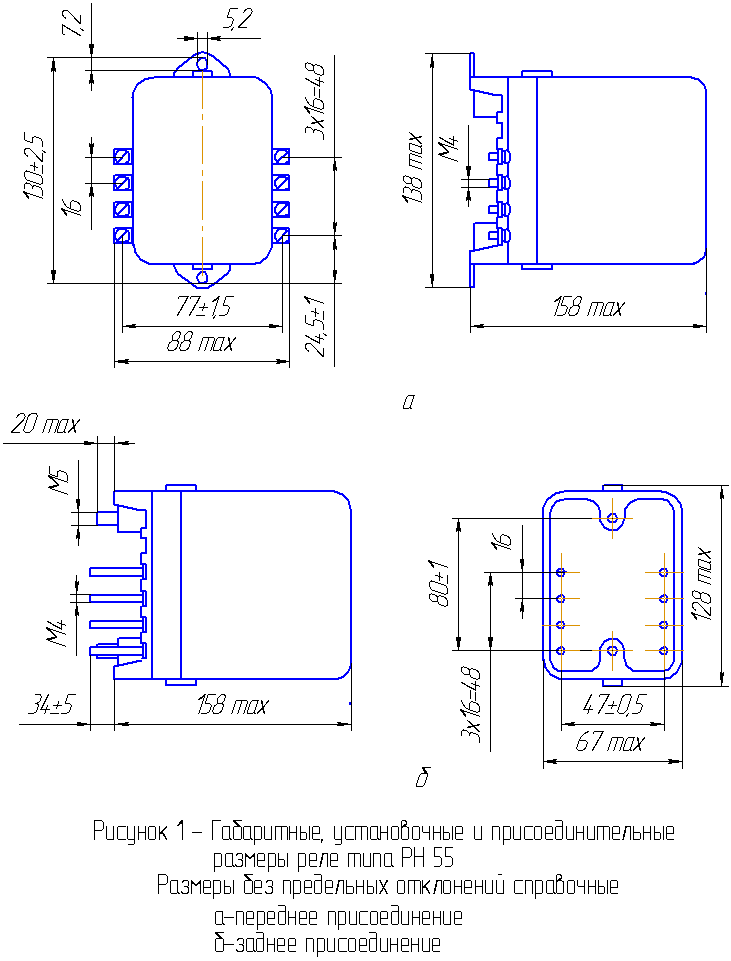

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
