Реле напряжения переменного тока статические малогабаритные серий РСН 14М, РСН 15М, РСН 16М, РСН 17М
 |
Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14М, РСН 15М) и на понижение напряжения (РСН 16М, РСН 17М) и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. |
ТУ 16-647.011-84
Реле серий РСН 14М - РСН 17М, в отличие от реле серий РСН 14 - РСН 17, имеющих пять типоисполнений по максимальной уставке напряжения срабатывания, имеют три типоисполнения с расширенным диапазоном напряжения срабатывания, и конструктивно выполнены в малогабаритном корпусе.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3 g.
Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 m.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные технические данные приведены в таблице 1.
Таблица 1
|
Тип реле |
Исполнение реле по характеру изменения входной воздейству-ющей величины |
Частота, Hz |
Напряжение питания, V |
Коэффи-циент возврата |
Диапазон уставок напря-жения срабаты-вания, V |
Номиналь-ное напряже-ние, v |
Мощность, потребляе-мая реле при номинальном напряжении, VA |
Номенкла-турный номер |
|
РСН 14М-23 |
максимальное |
50
|
–220 |
³ 0,9 |
10-70 |
100 |
0,4 |
22 114 3010 |
|
РСН 15М-23 |
~220 |
22 115 3010 |
||||||
|
РСН 16М-23 |
минимальное |
–220 |
£ 1,1 |
22 116 3010 |
||||
|
РСН 17М-23 |
~220 |
22 117 3010 |
||||||
|
РСН 14М-28 |
максимальное |
50 |
–220 |
³ 0,9 |
30-210 |
200 |
0,8 |
22114 3020 |
|
РСН 15М-28 |
~220 |
22 115 3020 |
||||||
|
РСН 16М-28 |
минимальное |
–220 |
£ 1,1 |
22 116 3020 |
||||
|
РСН 17М-28 |
~220 |
22 117 3020 |
||||||
|
РСН 14М-33 |
максимальное |
50 |
–220 |
³ 0,9 |
60-420 |
400 |
0,8 |
22 114 3030 |
|
РСН 15М-33 |
~220 |
22 115 3030 |
||||||
|
РСН 16М-33 |
минимальное |
–220 |
£ 1,1 |
22 116 3030 |
||||
|
РСН 17М-33 |
~220 |
22 117 3030 |
|
|
Класс точности |
5 |
|
|
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 V: |
|
||
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W |
30 |
||
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, VA |
250 |
||
|
Коммутационная износостойкость, циклы ВО |
12500 |
||
|
Потребляемая мощность по цепи питания при номинальном напряжении: |
|
||
|
- для реле серий РСН 14М, РСН 16М, W, не более: |
4 |
||
|
- для реле серий РСН 15М, РСН 17М, VA |
7 |
||
|
|
Механическая износостойкость, циклы ВО |
100000 |
|
|
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
||
|
|

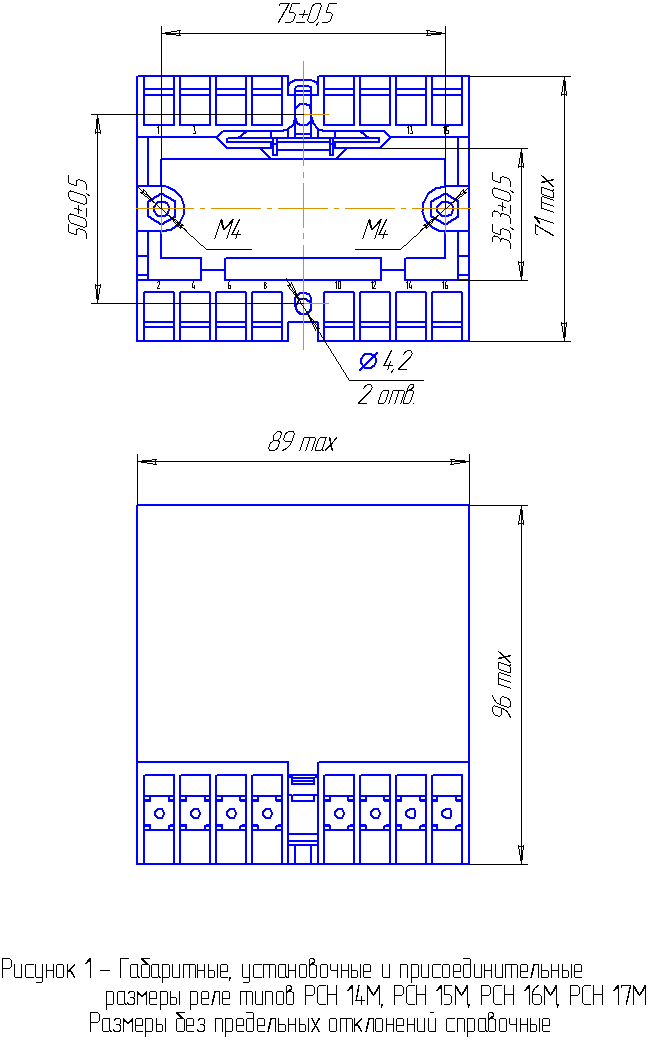

Габаритные размеры, mm |
71x89x96 |
|
|
|
Масса реле, kg, не более |
0,4 |
|

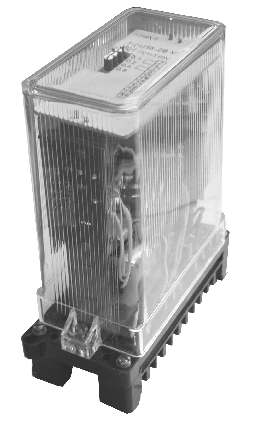

Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Элементы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.
Имеется возможность установки реле на DIN-рейку типа TS 35/15 (шириной 35 mm).
Структура условного обозначения
РСН XX М – XXX4
РСН – реле статическое напряжения;
XX– порядковый номер разработки:
14 – для реле максимального напряжения с питанием от цепи напряжения оперативного постоянного тока;
15 – то же, с питанием от переменного тока;
16 – для реле минимального напряжения с питанием от цепи напряжения оперативного постоянного тока;
17 - то же, с питанием от переменного тока;
М – малогабаритное;
XX – максимальная уставка по напряжению:
23 – 70 V, 50 Hz;
28 - 210 V, 50 Hz;
33 - 420 V, 50 Hz;
X4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- номер технических условий.
