Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14, РСН 15) и на понижение напряжения (РСН 16, РСН 17) и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. |
ТУ 16-647.011-84
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 ° С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
|
Тип реле * |
Час тота, Hz |
Напря- жение пита- ния, |
Класс точ- ности |
Коэффициент воз- |
Напряжение срабатывания, V |
Номинальное напряжение, V |
Потребляемая мощность при напряжении срабатывания |
Номенклатур-ный номер |
||
|
|
|
220V |
|
врата |
при диапазоне уставок |
минимальной |
|
|||
|
|
|
|
|
|
1 |
2 |
1 |
2 |
уставки, VA |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
РСН 14-23-х |
|
|
5 |
0,9 |
12-30 |
24-60 |
30 |
60 |
0,025 |
22 014 302 |
|
РСН 14-25-х |
|
|
10 |
0,9 |
15-37,5 |
30-75 |
100 |
200 |
0,11 |
22 014 313 |
|
РСН 14-28-х |
50 |
пост |
5 |
0,9 |
40-100 |
80-200 |
100 |
200 |
0,1 |
22 014 303 |
|
РСН 14-30-х |
|
|
5 |
0,95 |
50-125 |
100-250 |
120 |
240 |
0,11 |
22 014 324 |
|
РСН 14-33-х |
|
|
10 |
0,9 |
80-200 |
160-400 |
200 |
400 |
0,1 |
22 014 305 |
|
РСН 15-23-х |
|
|
5 |
0,9 |
12-30 |
24-60 |
30 |
60 |
0,025 |
22 015 302 |
|
РСН 15-25-х |
|
|
10 |
0,9 |
15-37,5 |
30-75 |
100 |
200 |
0,11 |
22 015 313 |
|
РСН 15-28-х |
50 |
перем |
5 |
0,9 |
40-100 |
80-200 |
100 |
200 |
0,1 |
22 015 303 |
|
РСН 15-30-х |
|
|
5 |
0,95 |
50-125 |
100-250 |
120 |
240 |
0,11 |
22 015 324 |
|
РСН 15-33-х |
|
|
10 |
0,9 |
80-200 |
160-400 |
200 |
400 |
0,1 |
22 015 305 |
|
РСН 16-23-х |
|
|
5 |
|
12-30 |
24-60 |
30 |
60 |
0,025 |
22 016 302 |
|
РСН 16-28-х |
50 |
пост |
5 |
1,1 |
40-100 |
80-200 |
100 |
200 |
0,1 |
22 016 303 |
|
РСН 16-33-х |
|
|
10 |
|
80-200 |
160-400 |
200 |
400 |
0,1 |
22 016 305 |
|
РСН 17-23-х |
|
|
5 |
|
12-30 |
24-60 |
30 |
60 |
0,025 |
22 017 302 |
|
РСН 17-28-х |
50 |
перем |
5 |
1,1 |
40-100 |
80-200 |
100 |
200 |
0,1 |
22 017 303 |
|
РСН 17-33-х |
|
|
10 |
|
80-200 |
160-400 |
200 |
400 |
0,1 |
22 017 305 |
_______
* Пятая цифра в обозначении типа: «1» – переднее, «5» – заднее присоединение (пишется через «- »).
Вместо знака указать: 1 – для переднего присоединения;
3 – для заднего присоединения винтом.
|
Дискретность регулирования уставок срабатывания ступенями, от величины минимальной уставки каждого поддиапазона регулирования, %, не более |
10 |
|
Исполнение реле по характеру изменения входной воздействующей величины: |
|
|
- РСН 14, РСН 15 |
максимальное |
|
- РСН 16, РСН 17 |
минимальное |
|
Время замыкания замыкающего контакта реле максимального напряжения (реле серий РСН 14, РСН 15), s, не более: |
|
|
- при напряжении, равном 1,2 Uср |
0,06 |
|
- при напряжении, равном 2 Uср |
0,04 |
|
Время замыкания замыкающего контакта реле минимального напряжения (реле серий РСН 16, РСН 17) при уменьшении напряжения с номинального до 0,8 напряжения возврата, s, не более: |
0,06 |
|
Контакты реле |
1 замыкающий, |
|
|
1 размыкающий |
|
Коммутационная способность контактов реле: |
|
|
- при напряжении от 24 до 250 V или токе не более 1 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W |
30 |
|
- при напряжении от 24 до 250 V или токе не более 2 А в цепях переменного тока с коэффициен-том мощности не менее 0,4, VA |
250 |
|
Коммутационная износостойкость, циклы ВО |
12500 |
|
Потребляемая мощность по цепи питания при номинальном напряжении: |
|
|
- РСН 14, РСН 16, W, не более: |
|
|
- в нормальном режиме |
7 |
|
- в режиме срабатывания |
8,5 |
|
- РСН 15, РСН 17, VA, не более: |
|
|
- в нормальном режиме |
7 |
|
- в режиме срабатывания |
8,5 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
|
|
Габаритные размеры, mm, не более |
66 х 152 х 181 |
|
Масса реле, kg, не более |
1,0 |
Конструкция

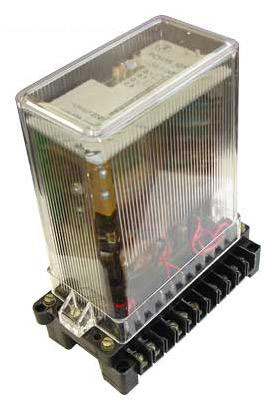

Все элементы схемы реле, кроме балластных резисторов смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.
Структура условного обозначения
РСН ХХ-ХХ-Х Х4
РСН - реле статическое напряжения;
ХХ - порядковый номер разработки:
14 - для реле максимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
15 - для реле максимального напряжения с питанием от цепей напряжения оперативного переменного тока;
16 - для реле минимального напряжения с питанием от цепей напряжения оперативного постоянного тока;
17 - для реле минимального напряжения с питанием от цепей напряжения оперативного переменного тока;
ХХ - максимальная уставка по напряжению:
|
23 - 30 V, 50 Hz; |
25 - 37,5 V, 50 Hz; |
28 - 100 V, 50 Hz; |
|
30 - 125 V, 50 Hz; |
33 - 200 V, 50 Hz; |
|
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.

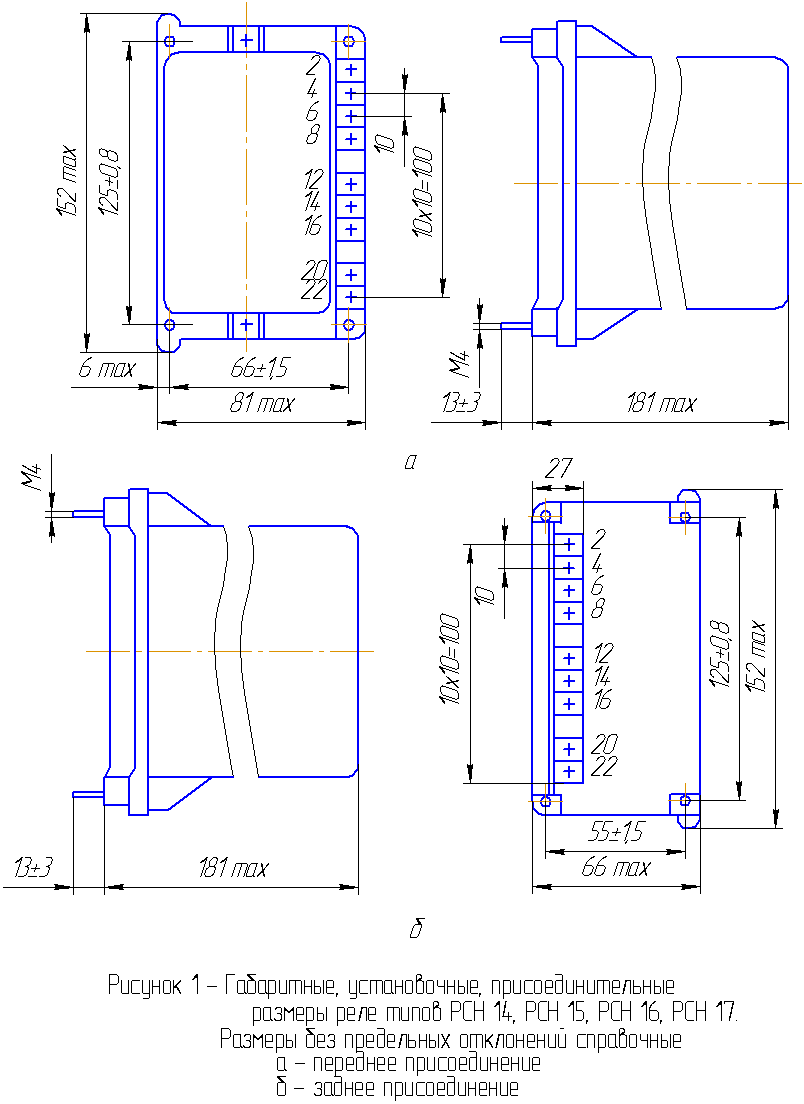

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
