Реле контроля трехфазного напряжения предназначены для контроля допустимого уровня напряжения, порядка чередования фаз в системах трехфазного напряжения и защиты от недопустимой не симметрии напряжения, а также работы на двух фазах. Реле являются комплектующими изделиями для схем автоматического управления, сигнализации защиты для формирования управляющего воздействия. |
БКЖИ.647532.001 ТУ
Условия эксплуатации
Климатическое исполнение УХЛ или Т, категория размещения 3.1 по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ и Т.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением Зg и в диапазоне от 16 до 100 Hz с максимальным ускорением 1g. Многократные ударные нагрузки длительностью от 2 до 20 ms с максимальным ускорением Зg.
Реле является сейсмостойким при воздействии землетрясения интенсивностью 9 баллов MSK-64 при уровне установки над нулевой отметкой до 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов выводов для присоединения внешних проводников - IPOO по ГОСТ 14255-69.
Технические данные:
|
Контролируемое номинальное линейное напряжение Uлн при частоте 50 Hz, V |
220 или 380 |
|
Напряжение срабатывания реле (переключение выходных контактов), V, при: |
|
|
- симметричном снижении фазных напряжений, Uср.сим (при Uфн = Uлн/ Ö3) |
(0,7 ± 0,05) Uфн |
|
- однофазном снижении напряжения (при Uфн в двух других фазах), Uср..фн |
(0,6 ± 0,05) Uфн |
|
- допустимый уровень нелинейных искажений, % |
20 |
|
Время срабатывания (диапазон регулирования), Т, s |
От 0 до 60 |
|
Способ регулирования |
дискретный |
|
Дискретность регулирования, s |
1 |
|

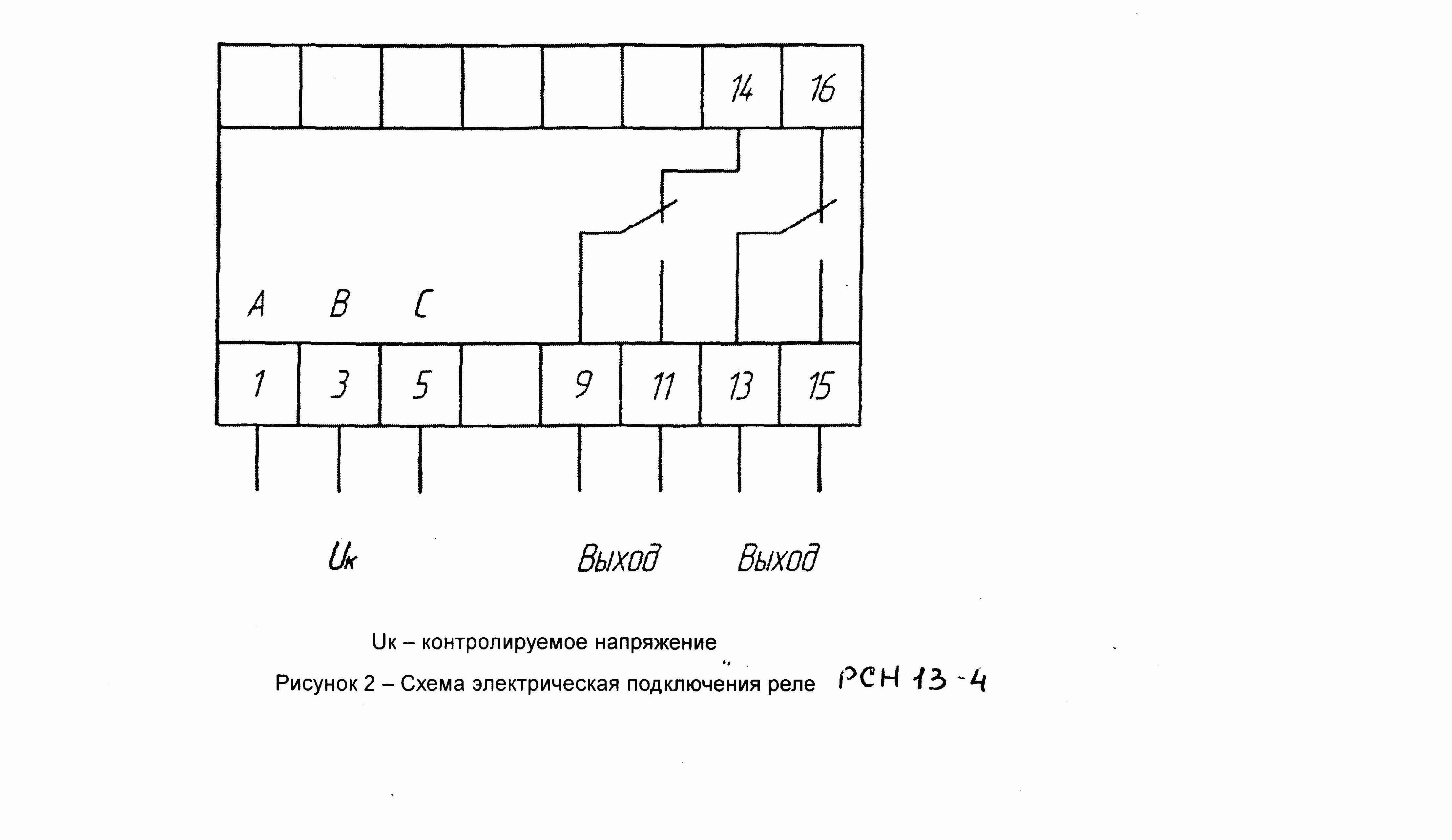

Выходные контакты |
два переключающих |
|
Максимально допустимое напряжение на входе (длительно) |
1,2 UH |
|
Длительно допустимый ток контактов, A |
5 |
|
Потребляемая мощность, VA |
6 |
|
Механическая износостойкость, циклов ВО |
6,3 х 106 |
|

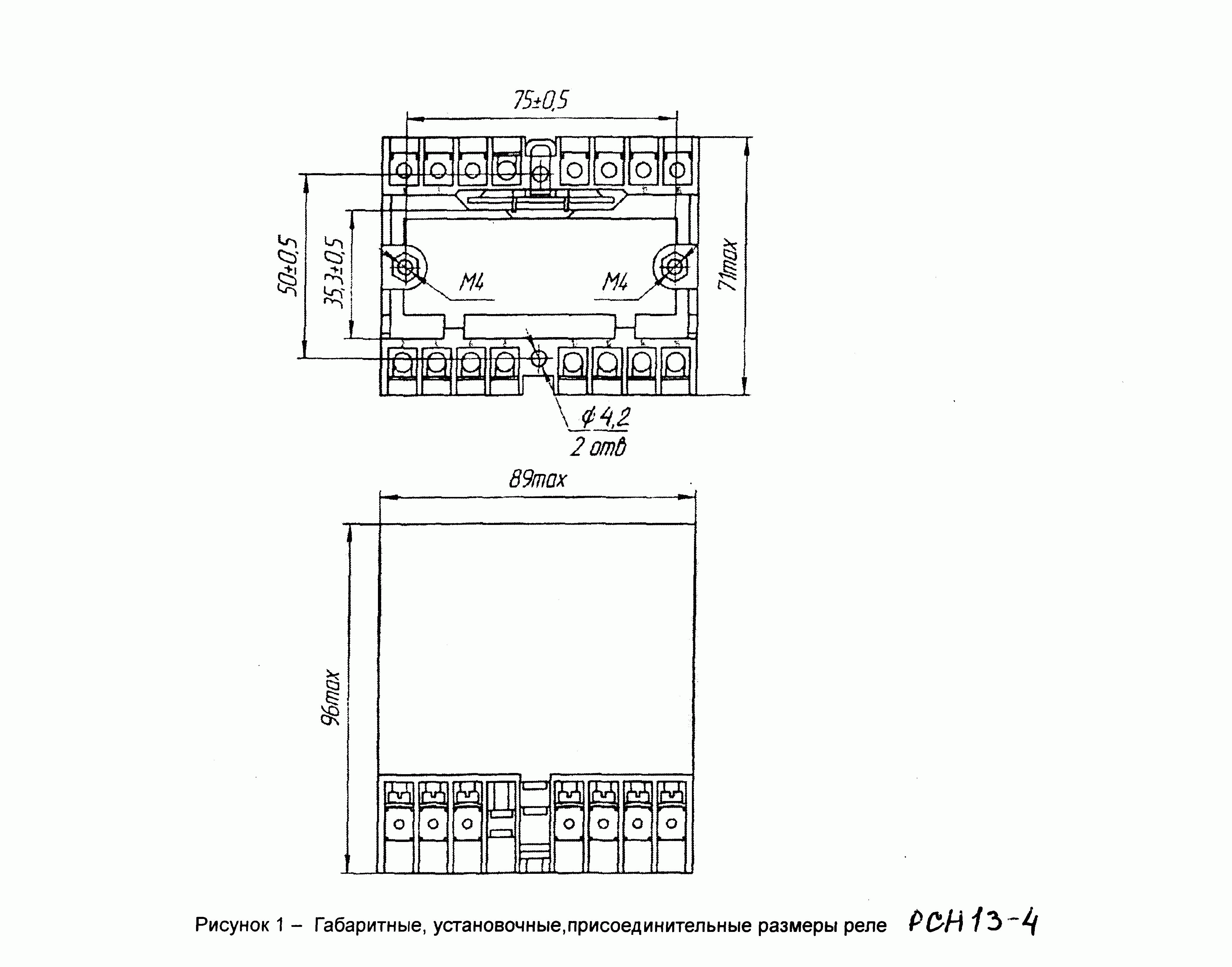

Габаритные размеры, mm, не более |
71 x 89 x 96 |
|
Масса, kg, не более |
0,3 |
Коммутационная способность контактов приведена в таблице 1
Таблица 1
|
Род тока |
Характер нагрузки |
Напряжение UH,V |
Ток, А, вкл/откл |
Число циклов ВО |
|
Переменный |
Cosj³ о,6 |
220, 380 |
0,63 0,4 |
3 x 1 05 1 x 1 05 |
|
Постоянный |
t < 0,01 |
250 |
0,23 |
3 x 1 05 |
Конструкция
Все элементы реле смонтированы в корпусе, состоящем из основания и прозрачного съемного кожуха. На лицевой табличке реле имеется, кроме типа и исполнения по напряжению, переключатель выдержки времени срабатывания с обозначением уставок регулирования, световая индикация: включенного состояния при подаче на реле контролируемого напряжения и срабатывания выходного органа.
По способу монтажа реле выпускаются переднего либо заднего присоединения внешних проводников. При необходимости изменения способа крепления внешних проводников, винты крепления проводников установить с нужной стороны - спереди или сзади. Винты крепления проводников имеют резьбу М4.
Имеется возможность установки реле на DIN-рейку типа TS 35x15 (шириной 35 mm).
Типоисполнения реле приведены в таблице 2
Таблица 2
|
Тип реле |
Номинальное линейное напряжение Uлн, V |
Номенклатурный номер |
|
РСН 13-4 |
220 |
22 134 301 |
|
380 |
22 134 302 |
Структура условного обозначения
РСН 13-4-X 3.1
РСН 13-4 - условное обозначение реле контроля трехфазного напряжения
X 3.1 - климатическое исполнение (УХЛ, Т) и категория размещения (3.1) по ГОСТ 15150-69
При заказе необходимо указывать:
- обозначение типа реле;
-номинальное напряжение 220 или 380 V;
- климатическое исполнение и категорию размещения (УХЛ 3.1 или Т 3.1);
- вид присоединения внешних проводников (переднее или заднее винтом);
- номер технических условий.
