Реле предназначено для применения в качестве вспомогательных реле в цепях постоянного тока (за исключением контактов повышенной мощности, которые предназначены для включения в цепи переменного тока) в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны. |
ТУ 16-523.459-79
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное напряжение постоянного тока, V |
110, 220 |
|
Количество контактов: |
|
|
- пониженной мощности |
2 замыкающих
|
- повышенной мощности |
1 переключающий без размыкания цепи
|
Напряжение срабатывания, % Uн, не более |
70
|
Напряжение возврата, % Uн, не менее |
5
Время срабатывания, s, не более
|
0,04 |
Длительное напряжение через обмотку реле, % Uн
|
110 |
Длительный ток через замкнутые контакты пониженной мощности, А, не более
|
5 |
|
|
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 W, а при токе 50 А не более 1,5 W. |
|
|
Коммутационная способность контактов пониженной мощности реле: |
|
|
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 s) при напряжении от 24 до 250 V или токе 1 А, W, не более |
50 |
|
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250 V или токе 2 А, VA , не более |
450 |
|
Коммутационная износостойкость, циклы ВО, не менее: |
|
|
- для контактов пониженной мощности |
2500 |
|
- для контактов повышенной мощности |
85 |
|
Механическая износостойкость, циклы ВО, не менее |
12500 |
|
Потребляемая мощность при номинальном напряжении, W, не более |
10 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры, mm, не более |
98 х 147 х 151 |
|
Масса реле, кg, не более |
1,1 |
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
Структура условного обозначения:
РП Х Х4
РП - реле промежуточное;
Х - номер разработки: 362;
Х4 - климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Номенклатурный номер 27 369 003 110 V
27 369 004 220 V
Вместо знака указывать:
1 – для переднего присоединения; 2 – для заднего присоединения шпилькой; 3 – для заднего присоединения винтом.

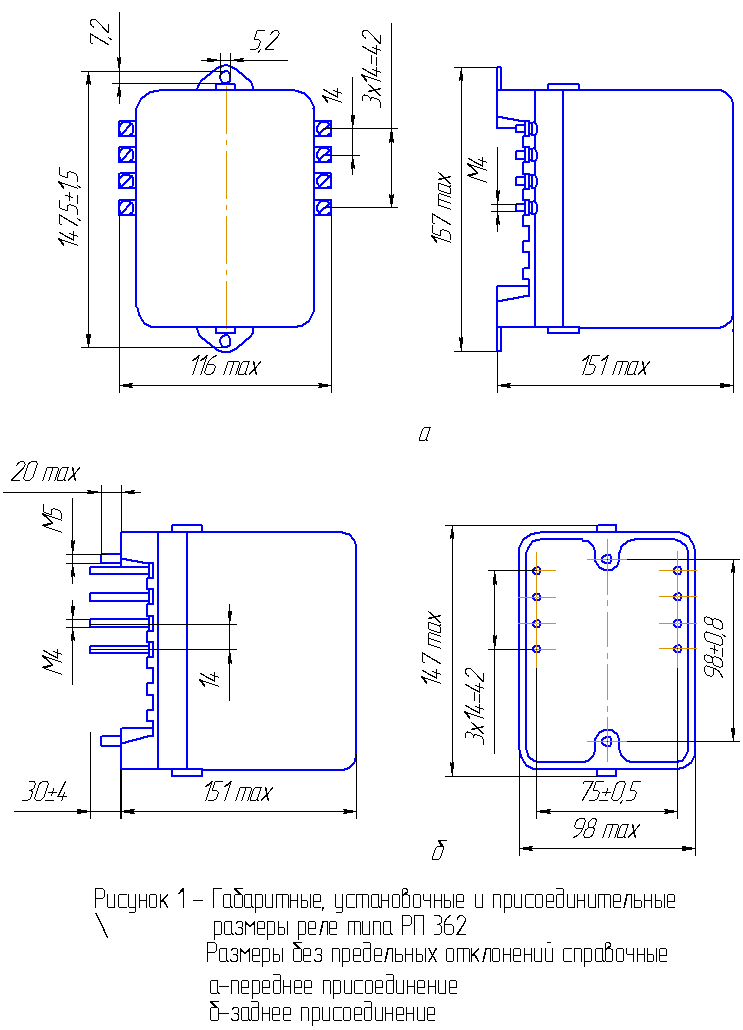

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
