Реле предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны. |
ТУ 16-523.459-79
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора, А: |
|
|
- при последовательном |
2,5 |
|
- при параллельном |
5,0 |
|
Номинальная частота переменного тока, Hz |
50 |
|
Количество контактов |
4 замыкающих или2 замыкающих и 2 размыкающих |
|
Ток возврата, % тока срабатывания, не менее |
3 |
Время срабатывания, s, не более |
0,04 |
Длительный ток через замкнутые контакты, А |
5 |
Допустимое протекание тока по первичной обмотке насыщающего трансформатора (при параллельном соединении секций), А, не менее: |
|
- длительно |
10 |
- в течение 4 s |
150 |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе 2 А, не более: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W |
100 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA |
500 |
|
Коммутационная износостойкость, циклы ВО, не менее |
2500 |
|
Механическая износостойкость, циклы ВО, не менее |
12500 |
|
Потребляемая мощность при двукратной величине тока срабатывания, VA, не более |
10 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры, mm, не более |
98 х 147 х 151 |
|
Масса реле, кg, не более |
1,6 |
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
Структура условного обозначения:
РП Х Х4
РП - реле промежуточное;
Х - номер разработки: 321;
Х4 - климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Номенклатурный номер 27 321 002
Вместо знака указывать:
1 – для переднего присоединения; 2 – для заднего присоединения шпилькой; 3 – для заднего присоединения винтом.

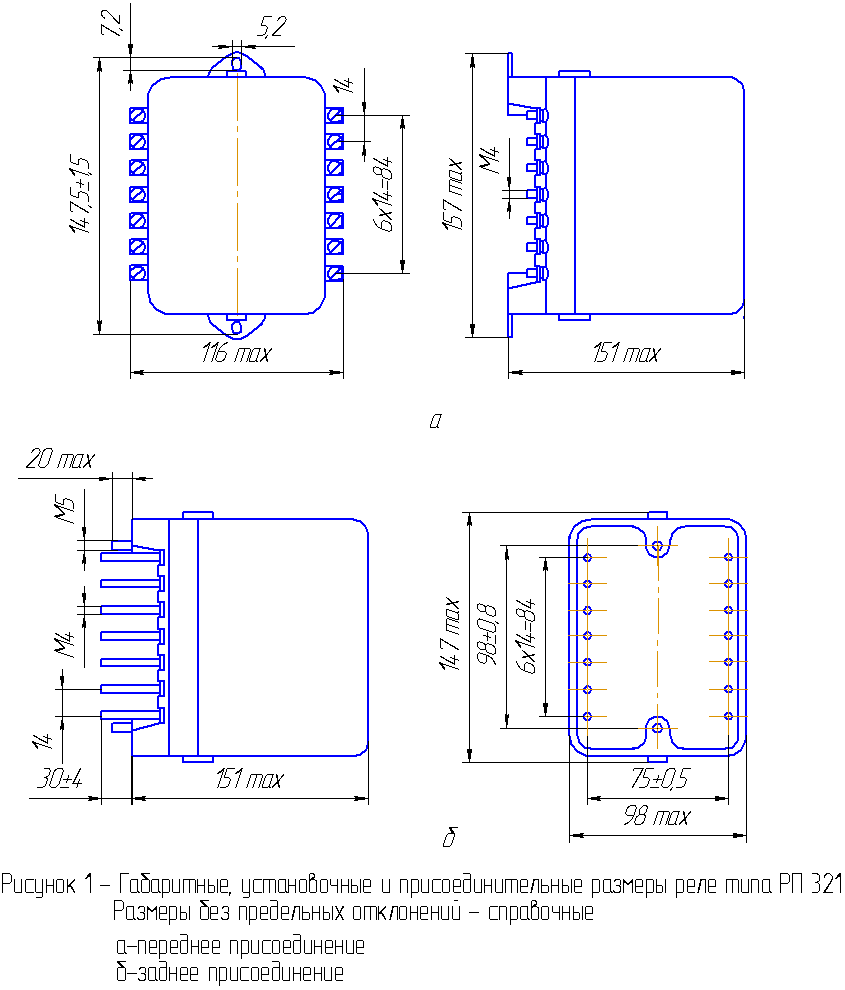

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
