Реле промежуточные предназначены для применения в качестве вспомогательных реле в цепях постоянного тока (РП 251, РП 252, РП 253, РП 254, РП 255) и переменного тока (РП 256) в следующих случаях: -когда требуется создание выдержки времени при срабатывании (реле типа РП 251); -когда требуется выдержка времени при отпускании (реле типа РП252 и типа РП 256); -когда требуется действие реле от напряжения и удерживание от тока (реле типов РП 253 и РП 255) либо действие реле от тока и удерживание от напряжения (реле типа РП 254). |
ТУ16-523.483-78
Реле типа РП 254 работает с выдержкой времени на отключение, а реле типа РП 253 может срабатывать с замедлением либо без замедления на включение.
Присоединение реле типа РП 256 к сети переменного тока производится через выпрямительный прибор, встроенный в реле.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Реле типов РП 251, РП 252 и РП 256 имеют по одной обмотке напряжения (рабочей). Реле типов РП 253 и РП 255 имеют по одной обмотке напряжения (рабочей) и по три токовых (удерживающих). Кроме того, в реле типа РП253 имеется еще демпферная обмотка.
Основные параметры приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Типы реле |
|||||
|
РП 251 |
РП 252 |
РП 253 |
РП 254 |
РП 255 |
РП 256 |
|
|
Номинальный ток, А |
- |
- |
1,2,4,8 |
- |
||
|
Номинальное напряжение,V |
24, 48, 110, 220 |
110 |
24, 48, 110, 220 |
100; 127; 220 |
||
|
Частота переменного тока, Hz |
- |
50 |
||||
|
Количество контактов |
5з |
4з; 1р |
3з; 1р |
5з |
5з |
|
|
Выдержка времени на срабатывания, s |
min не более 0,07 max не менее 0,11 |
- |
при разомк. демпф. обм. не более - 0,04; при замкн. демпф. обм. не менее 0,07 |
не более 0,05 |
не более 0,05 |
- |
|
Выдержка времени на отпускание,s |
- |
min не более 0,5; max не менее -1,1 и не более 1,4 |
- |
При введенной демпф. обм. не менее 0,5 |
-
|
min не более 0,5; max не менее-1,1 и не более 1,4 |
|
Напряжение срабатывания, % Uном, не более |
70 |
- |
70 |
70 |
||
|
Ток срабатывания, % Iном, не более |
- |
- |
- |
70 |
- |
- |
|
Напряжение возврата, % Uном, не менее |
5 |
min –1, max –5 |
5 |
- |
5 |
min –1, max -5 |
Продолжение таблицы 1
|
Наименование параметра |
Типы реле |
|||||
|
РП 251 |
РП 252 |
РП 253 |
РП 254 |
РП 255 |
РП 256 |
|
|
Ток возврата, % Iном, не менее |
- |
- |
- |
1,5 |
- |
- |
|
Обмотки реле выдерживают напряжение (ток): рабочие
удерживающие |
1,1 Uном (длительно) |
1,1Uном (20s)
2 Iном (10s) |
3Iном (3s)
1,1 Uном (длительно) |
1,1 Uном (длительно) 2Iном (10s) |
1,1 Uном (длительно) |
|
|
Наименьший коммутируемый ток при напряжении не менее 24 V, А |
0,01 |
|||||
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V |
В цепи постоянного тока (t<=0,02s и токе до 2А)-100W; В цепи переменного тока (cosj>=0,5 и токе до 5А)-500VA |
|||||
|
Механическая износостойкость, циклы ВО |
6300 |
|||||
|
Коммутационная износостойкость, циклы ВО |
1000 |
|||||
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)
Габаритные размеры , mm, не более 67х128х170
Масса , kg, не более 1,6
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РП ХХ Х4
РП – реле промежуточное;
ХХ – условный номер разработки;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- номинальное напряжение;
- номинальный ток для реле типов РП 253, РП 254 и РП 255;
- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Таблица типоисполнений
|
Тип реле |
Потребляемая мощность при номинальных данных |
Номинальные данные |
Номенклатурный номер |
||
|
Обмоткой напряжения |
Обмоткой тока |
Напряжение, V |
Ток, А |
||
|
РП 251 |
не более 6 W* не более 8 W**
|
- |
24 48 110 220 |
- |
27 251 002 ¤ 27 251 003 ¤ 27 251 004 ¤ 27 251 005 ¤ |
|
РП 252 |
не более 7 W |
- |
24 48 110 220 |
- |
27 252 002 ¤ 27 252 003 ¤ 27 252 004 ¤ 27 252 005 ¤ |
|
РП 253 |
не более 15 W |
не более 1 W*** не более 2 W**** |
24 |
1 2 4 8 |
27 253 005 ¤ 27 253 006 ¤ 27 253 007 ¤ 27 253 008 ¤ |
|
48 |
1 2 4 8 |
27 253 009 ¤ 27 253 010 ¤ 27 253 011 ¤ 27 253 012 ¤ |
|||
|
110 |
1 2 4 8 |
27 253 013 ¤ 27 253 014 ¤ 27 253 015 ¤ 27 253 016 ¤ |
|||
|
220 |
1 2 4 8 |
27 253 017 ¤ 27 253 018 ¤ 27 253 019 ¤ 27 253 020 ¤ |
|||
|
РП 254 |
не более 3 W |
не более 6 W |
110 |
1 2 4 8 |
27 254 013 ¤ 27 254 014 ¤ 27 254 015 ¤ 27 254 016 ¤ |
|
РП 255 |
не более 6 W* не более 8 W** |
не более 1 W*** не более 2 W**** |
24 |
1 2 4 8 |
27 255 005 ¤ 27 255 006 ¤ 27 255 007 ¤ 27 255 008 ¤ |
|
48 |
1 2 4 8 |
27 255 009 ¤ 27 255 010 ¤ 27 255 011 ¤ 27 255 012 ¤ |
|||
|
110 |
1 2 4 8 |
27 255 013 ¤ 27 255 014 ¤ 27 255 015 ¤ 27 255 016 ¤ |
|||
|
220 |
1 2 4 8 |
27 255 017 ¤ 27 255 018 ¤ 27 255 019 ¤ 27 255 020 ¤ |
|||
|
РП 256 |
8 VA |
- |
100 127 220 |
- - - |
27 256 0019 27 256 0029 27 256 0039 |
* При номинальном напряжении 24, 48 или 110V.
** При номинальном напряжении 220V.
*** При номинальном токе 1 ,2, 4 А.
**** При номинальном токе 8А.
Вместо знака ¤ указать: 1 -для переднего присоединения, 2 - для заднего присоединения шпилькой,
3 - для заднего присоединения винтом.

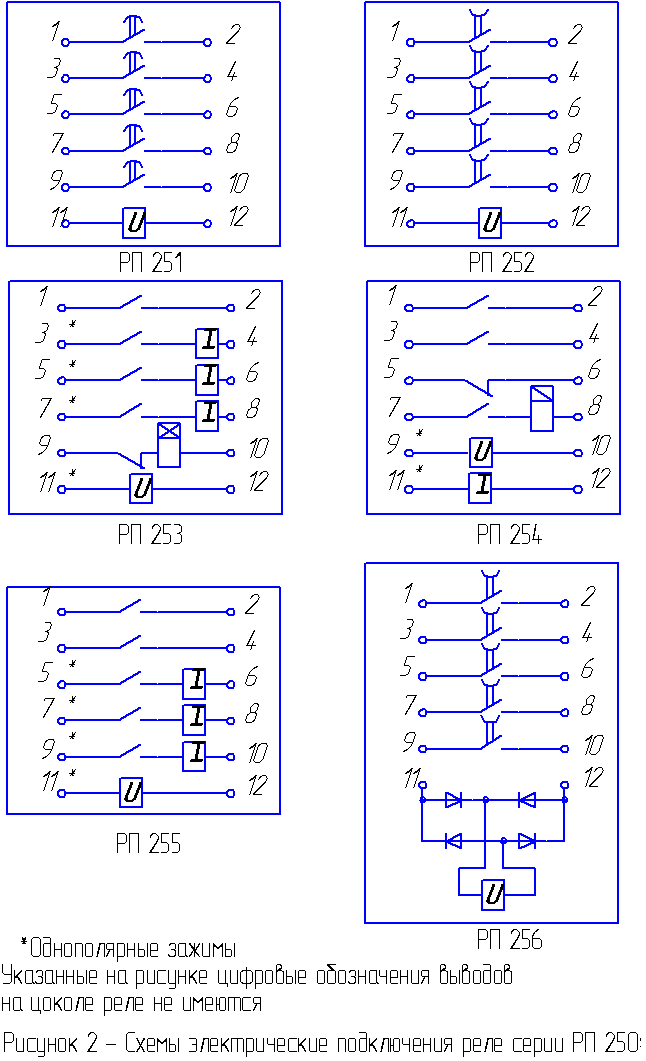

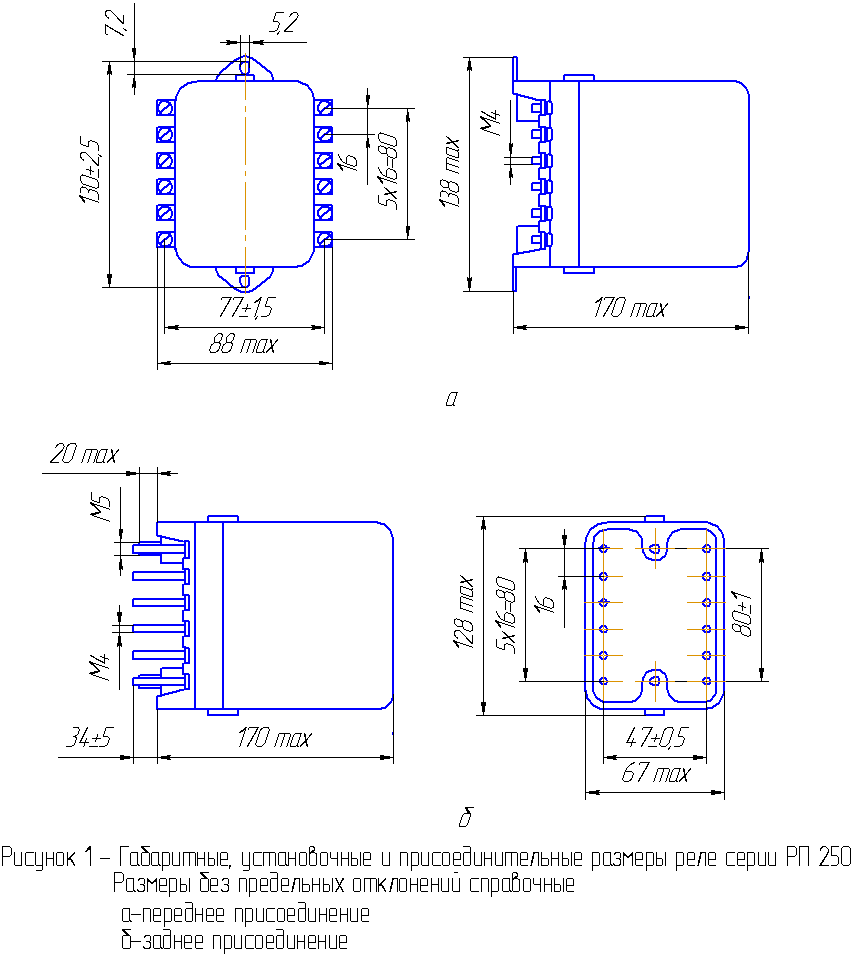

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схемы подключения реле – на рисунке 2..
