Реле промежуточные предназначены для применения в цепях постоянного (реле РП 18-1М, РП 18-5М, РП 18-6М, РП 18-7М) и переменного (реле РП 18-8М, РП 18-9М, РП 18-0М) тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок

БКЖИ.647155.002 ТУ

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Основные параметры реле приведены в таблицах 1 и 2.

Таблица 1

Тип реле	Род тока включающей катуш-ки	Номи-нальное напряжение, V	Напряжение, V		Время срабатыва-ния, s, не более	Время возврата, s, не более	Потреб-ляемая мощ-ность, не более	Сочетание контактов*		Номенклатур-ный номер
			срабаты-вания	отпадания, не менее				5 (6) зам.	1(2) зам. 4 разм.
1	2	3	4	5	6	7	8	9	10	11
РП 18-1М	постоянный	24	не более 16,8	7,2	0,05÷0,25	0,05	5 W	х		27 581002 ¤
									х	27 581032 ¤
		48	не более 33,6	14,4				х		27 581003 ¤
									х	27 581033 ¤
		110	в диапаз. 61-77	33				х		27 581004 ¤
									х	27 581034 ¤
		220	в диапаз. 121-154	66				х		27 581005 ¤
									х	27 581035 ¤

Таблица 2

Тип реле	Род тока включающей катушки	Номинальное напряжение, V	Напряжение, V		Время срабаты-вания, s, не более	Время возврата, s, не более	Потреб-ляемая мощ-ность, не более	Сочетание контактов*		Номенклатур-ный номер
			срабаты-вания	отпадания, не менее				4 зам. 1(2) разм	2 зам. 3(4) разм.
1	2	3	4	5	6	7	8	9	10	11
РП 18-5М	постоянный	24	не более 16,8	7,2	0,05	0,15÷0,5	5 W	х		27 585002 ¤
									х	27 585032 ¤
		48	не более 33,6	14,4				х		27 585003 ¤
									х	27 585033 ¤
		110	в диапаз. 61-77	33				х		27 585004 ¤
									х	27 585034 ¤
		220	в диапаз. 121-154	66				х		27 585005 ¤
									х	27 585035 ¤

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10	11
РП 18-6М	постоянный	24	не более 16,8	7,2	0,05	0,40÷1,0	5 W	х		27 586002 ¤
									х	27 586032 ¤
		48	не более 33,6	14,4				х		27 586003 ¤
									х	27 586033 ¤
		110	в диапаз. 61-77	33				х		27 586004 ¤
									х	27 586034 ¤
		220	в диапаз. 121-154	66				х		27 586005 ¤
									х	27 586035 ¤
РП 18-7М	постоянный	24	не более 16,8	7,2	0,05	0,80÷2,0	5 W	х		27 587002 ¤
									х	27 587032 ¤
		48	не более 33,6	14,4				х		27 587003 ¤
									х	27 587033 ¤
		110	в диапаз. 61-77	33				х		27 587004 ¤
									х	27 587034 ¤
		220	в диапаз. 121-154	66				х		27 587005 ¤
									х	27 587035 ¤
РП 18-8М	переменный частоты 50 Hz	100	не более 70	30	0,05	0,15÷0,5	8 VA	х		27 588004 ¤
									х	27 588034 ¤
		220	не более 154	66				х		27 588005 ¤
									х	27 588035 ¤
РП 18-9М		100	не более 70	30	0,05	0,40÷1,0		х		27 589004 ¤
									х	27 589034 ¤
		220	не более 154	66				х		27 589005 ¤
									х	27 589035 ¤
РП 18-0М		100	не более 70	30	0,05	0,80÷2,0		х		27 580004 ¤
									х	27 580034 ¤
		220	не более 154	66				х		27 580005 ¤
									х	27 580035 ¤

* В скобках указано общее число контактов с учетом использованных во внутренней схеме реле.

Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А	0,01
Механическая износостойкость, циклы ВО, не менее:
- для реле типов РП 18-1М, РП 18-5М, РП 18-6М, РП 18-7М	1000 000
- для реле типов РП 18-8М, РП 18-9М, РП 18-0М	500 000

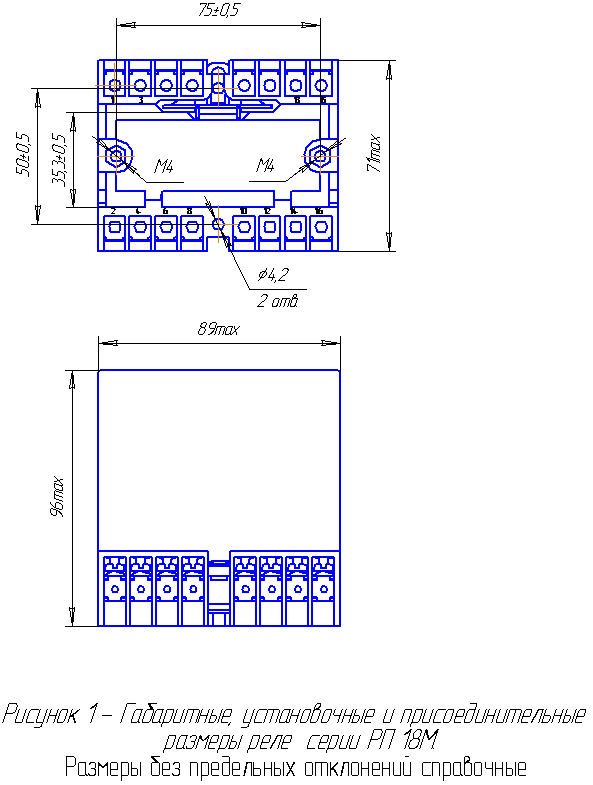

Габаритные размеры, mm, не более	71х89х96
Масса реле, kg, не более	0,4
Коммутационная способность контактов приведена в таблице 3

Таблица 3

Род тока и характер нагрузки	Максимальное напряжение, В	Отключаемый ток, А		Номинальный ток контактов, А	Коммутационная износостойкость, циклов ВО
		одним контактом	двумя последовательно соединенными контактами
постоянный t[ 0,02 s	26,4	2,65	5,0	5	30 000
	52,8	1,3	3,0
	121	0,58	1,25
	242	0,248	0,62
переменный сosj/ 0,5	26,4	5	-
	39,6	5
	110	5
	242	4

При указании в заказе номенклатурного номера, см. таблицы 1 и 2, вместо знака ¤ указывать:

1 – для переднего присоединения винтом;

3 - для заднего присоединения винтом.

Конструкция

Все элементы схемы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.

По способу монтажа реле выпускаются для переднего либо заднего присоединения внешних проводников. При необходимости возможно изменение способа крепления внешних проводников. Для этого винты крепления внешних проводников установить с нужной стороны – спереди или сзади.

Винты крепления внешних проводников имеют резьбу М4.

Имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 mm).

Структура условного обозначения

РП 18 – ХХМ.Х4

РП – реле промежуточные;

18 – обозначение серии: реле замедленные при включении и отключении;

Х - исполнение по функциональному назначению:

1 – постоянного тока замедленные при включении с включающей катушкой напряжения

без удерживающих обмоток;

5 – постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5 s
