Реле предназначены для использования в схемах устройств релейной защиты и противоаварийной автоматики электроэнергетических объектов, для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые цепи с установленной выдержкой времени. Реле серии РП 18В в отличие от реле серии РП18 имеют расширенный диапазон нормируемой выдержки времени на срабатывание, таким образом, совмещают в одном корпусе функции реле времени и промежуточного реле.

ТУ16-647.003-84

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения (4) по ГОСТ15150-69.

Диапазон рабочих температур окружающего воздуха  от минус 40 до плюс 55 ºС для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1g; реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10 m.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.

Технические данные

Основные параметры реле приведены в таблице 1.

Таблица 1

Продолжение таблицы 1





Способ регулирования уставок	ступенчатый
Дискретность регулирования, не более	0,1% от максимальной уставки
Средняя основная погрешность  d, выраженная в процентах от  уставки Туст,  не более	d= ±(3 + 0,25 Тмакс ),                            Туст
Наименьший  рабочий ток, коммутируемый контактами  при напряжении не менее 24 V,  А	0,01
Коммутационная способность контактов	см. таблицу 2
Напряжение срабатывания	см. таблицу 3
Напряжение возврата, V, не менее	0,25 Uном
Коммутационная износостойкость, циклы ВО	20 000
Механическая износостойкость, циклы ВО	100 000
Конструктивное исполнение по способу присоединения внешних проводников:            переднее или заднее (винтом)
Габаритные размеры, mm	66х138х151
Масса, kg	1,0



Таблица 2

Номинальный ток контактов, А	Род тока и характер нагрузки	Максимальное напряжение, V	Отключаемый ток, А
			одним контактом	двумя последовательно соединенными контактами
5	постоянный τ ≤ 0,02	26,4 52,8 121 242	2,65 1,3 0,58 0,2	5,0 3,0 1,25 0,62
	переменный  cos j ≥ 0,5	110 121 242	5 5 5	- - -

Таблица 3



Конструкция



Реле выполнены в унифицированном корпусе «СУРА» 1 габарита несъемного варианта.



Структура условного обозначения



Р П 18В – Х Х  Х4

РП – реле промежуточное

18В – серия реле с расширенным диапазоном выдержки времени на срабатывание;

Х - исполнение по функциональному назначению:

1 – постоянного тока с выдержкой времени (0,1 – 10) s,

2 – постоянного тока с выдержкой времени (1 – 100) s,

3 – переменного тока с выдержкой времени (0,1 – 10) s,

4 – переменного тока с выдержкой времени (1 – 100) s;

Х - исполнение по степени защиты и монтажным особенностям:

3 – защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с передним присоединением,

4 – защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с задним присоединением;

Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.

При заказе необходимо указать:

-        обозначение типа реле;

-        номинальное напряжение;

-        климатическое исполнение и категорию размещения (УХЛ4 или 04);

-        сочетание контактов;

-        вид присоединения внешних проводников: переднее или заднее винтом;

-        номер технических условий.



Вместо знака  указать: 1 – для переднего присоединения; 3 – для заднего присоединения винтом.

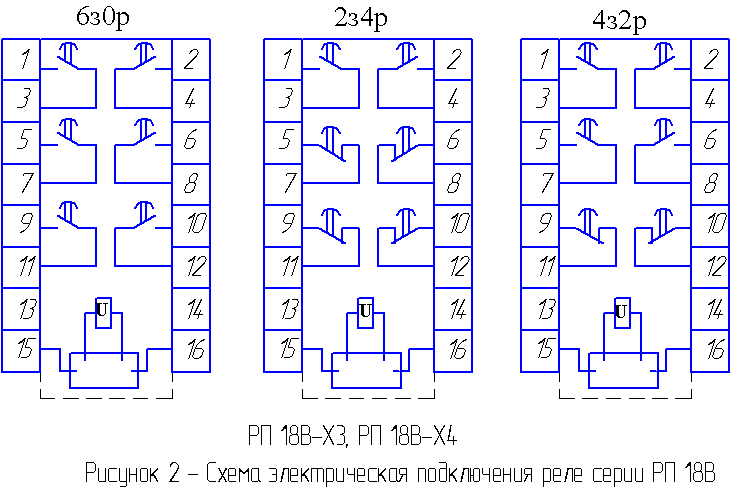

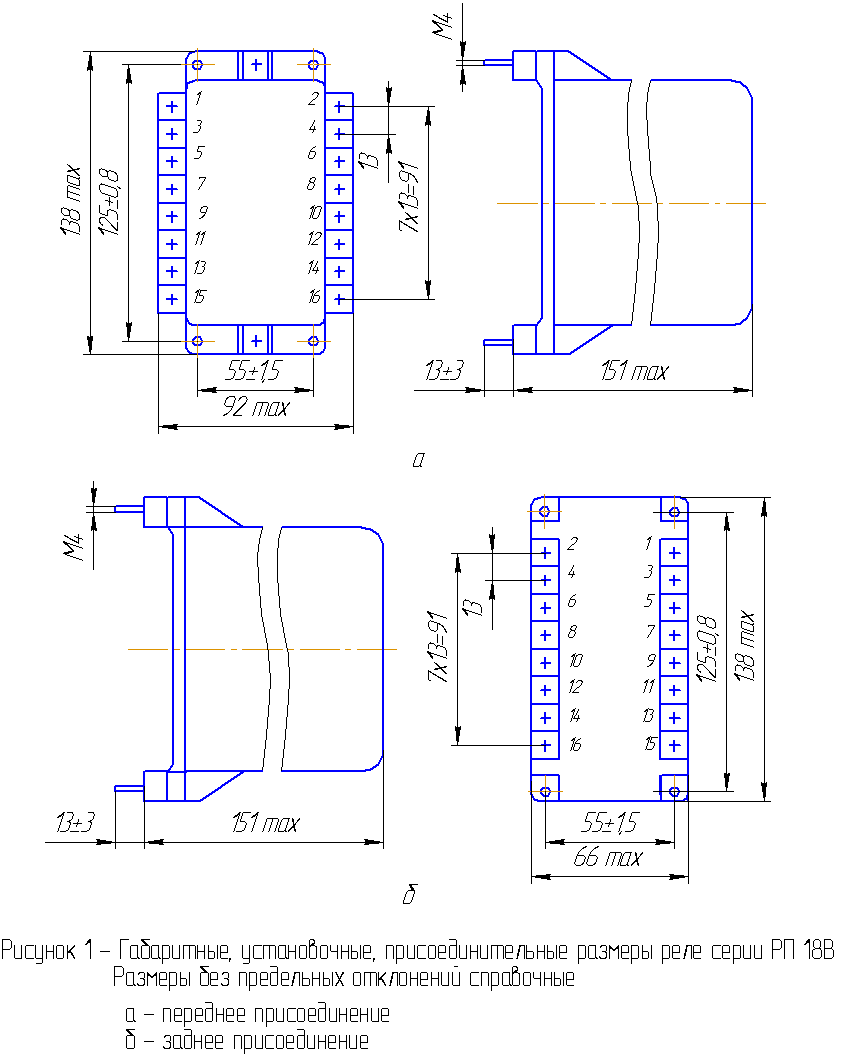

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
