   Реле тока дифференциальные серии РСТ 23 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок.

ТУ 16-647.010 -84

Реле тока  дифференциальные серии  РСТ 23  предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего  воздуха от минус 20  до плюс 55 °C для  исполнений УХЛ4 и О4.

Группа механического  исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz  с ускорением 3 g и  в диапазоне от 16 до 100 Hz с ускорением 1 g.

Степень защиты оболочки IP40,  а  контактных  зажимов  для    присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов и транзистора - IP00 по ГОСТ 14255-69.

Технические данные

Основные технические данные приведены в таблице 1

Таблица 1

Тип реле

Номинальный переменный ток, (Iном.),А

Номинальное напряжение питания постоянного тока, V

Диапазон токов срабатывания, А

Частота, Hz

Номенклатурный номер

РСТ 23-1



110

0,84-20



20 123 001

РСТ 23-2

5

220





20 223 001

РСТ 23-3



110

2-48

50

20 323 001

РСТ 23-4



220





20 423 001

РСТ 23-5

1

220

0,4-9.6



20 523 001

РСТ 23-6

5

-

0,84-20



20 623 001

ПП 11*



-

-



29 011 000

*Приставка питания ПП-11 применяется комплектно с реле РСТ 23-6 в случае, когда питание от одной стороны  силового трансформатора оказывается недостаточным

Вместо знака   указать:

1 – для переднего присоединения

3 - для заднего присоединения винтом

Тормозная характеристика для реле РСТ 23-1,  РСТ 23-2. РСТ 23-6: состоит из трех участков – горизонтального, линейного  наклонного, второго горизонтального, соединенных плавным переходом.

Время срабатывания реле при двухкратном токе срабатывания, s

0,04

Диапазон регулирования коэффициента торможения

от 0,3 до 2,4

Коммутационная износостойкость, циклы ВО

12500

Диапазон входных токов, при котором обеспечиваются параметры реле РСТ 23-6 и приставки, А

от 8 до 40

Конструктивное исполнение по способу присоединения внешних проводников:                 переднее, заднее (винтом)

Габаритные размеры, mm,не более

132х152х181

Масса, кg, не более

2,5

Величины потребляемой мощности приведены в таблице 2

Таблица 2

Цепи

Мощность, потребляемая цепями переменного тока при I= I ном.,  VА

Мощность, потребляемая цепями постоянного тока, W

рабочая

2

7 (в нормальном режиме)

тормозная

2

9 (в режиме срабатывания)

питания РСТ 23-6

13



Коммутационная способность контактов реле приведена в таблице 3

Таблица 3

Тип  реле

Коммутационная способность контактов



в цепях постоянного тока при напряжении от 24 до 250 V с постоянной времени индуктивной нагрузки  0,02 S,

 W

в цепях переменного тока

 при   коэффициенте       мощности не менее 0,4,

VА

РС 23-1, РСТ 23-3,

РСТ 23-6

50

110

РС 23-2, РСТ 23-4,

РСТ 23-5

30

250

Конструкция

Реле и приставка размещены  в унифицированном корпусе «СУРА» II габарита несъемного исполнения.

Структура  условного обозначения

РСТ 23-Х-Х4

РСТ – реле статическое тока ;

23- порядковый номер разработки;

Х- тип реле ( 1; 2; 3; 4; 5; 6 )

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69



При заказе  необходимо указать:

-        обозначение типа реле или приставки;

-        климатическое исполнение и категорию размещения (УХЛ4 или О4);

-        вид присоединения внешних проводников: переднее или заднее винтом;

-        номер технических условий.

Типоисполнения реле приведены в таблице 1

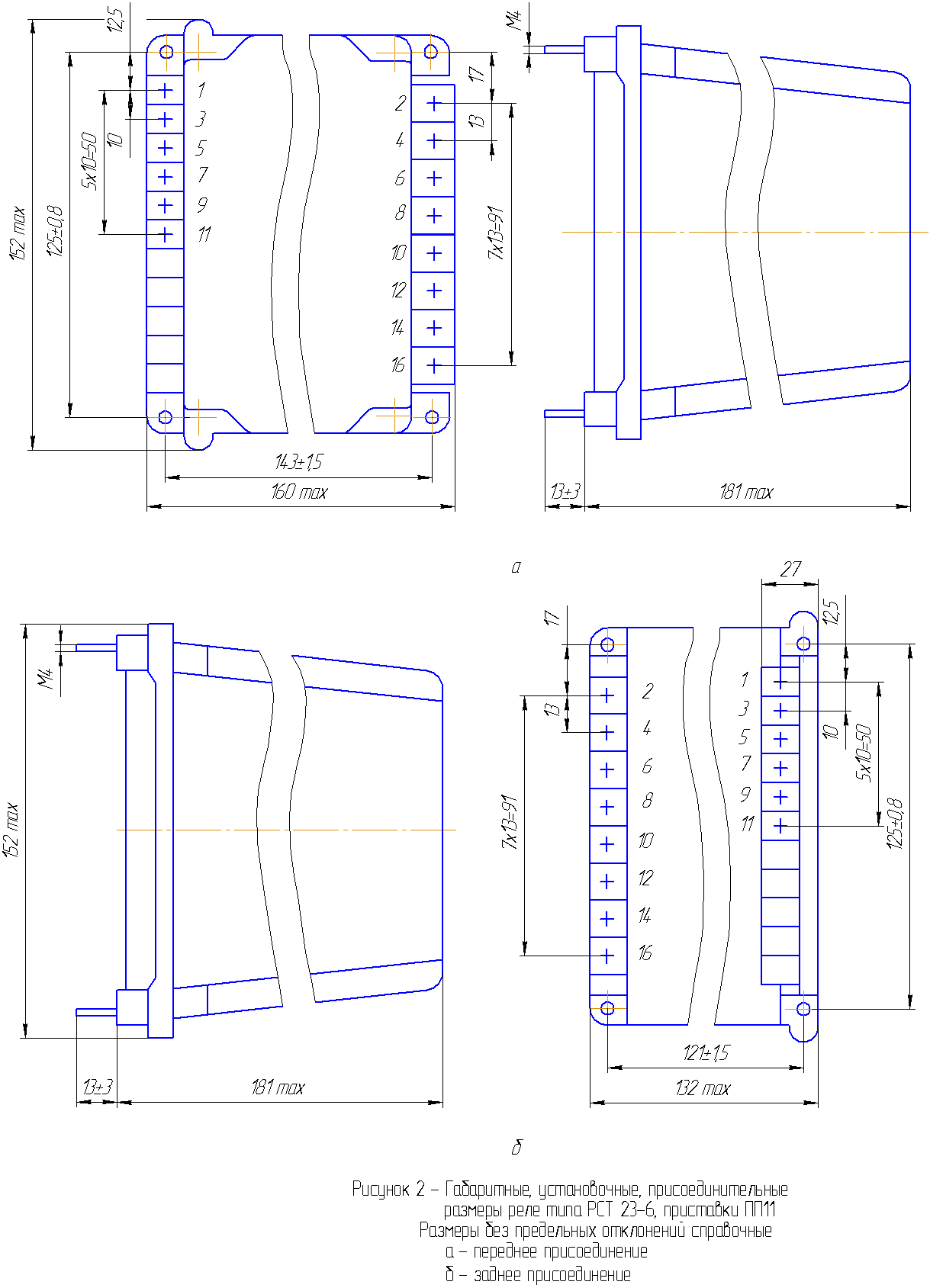

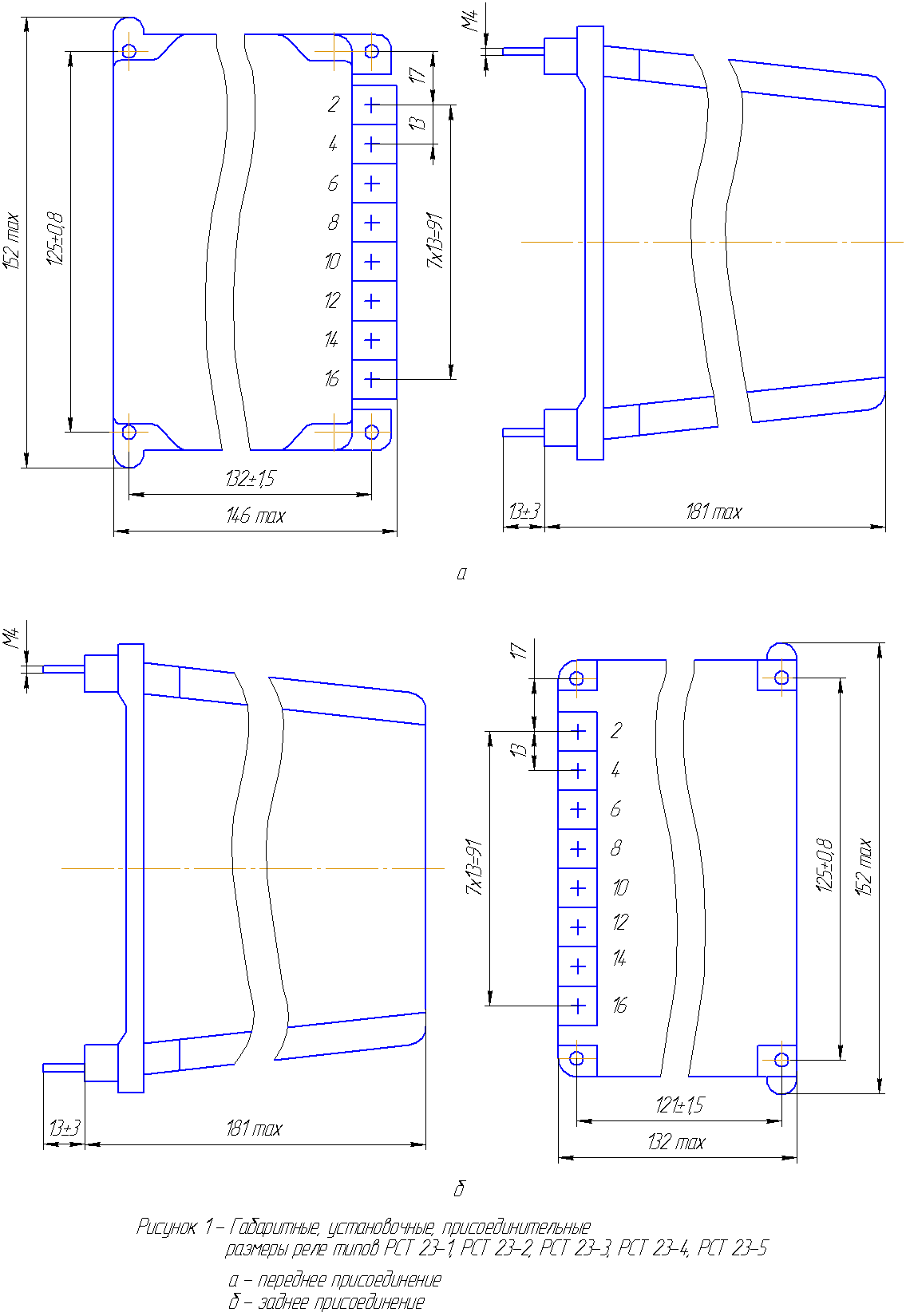

Габаритные, установочные и присоединительные размеры реле и приставки  приведены на рисунках 1; 2,   схемы подключения - на рисунках 3; 4; 5; 6.
