Реле тока мгновенного действия типа РТ 40/Ф применяется в схемах защиты установок переменного тока реагирующие на повышение тока, в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока. |
ТУ 16-523.484-78
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °C для исполнения УХЛ4 и от минус 10 до плюс 55° С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
|
Номинальный ток, А |
6,3 |
|
Пределы уставок тока срабатывания реле, А: |
|
|
- зажимы 4-8 (I диапазон ) |
от 1,75 до 3,5 |
|
- зажимы 6-8 (II диапазон) |
от 2,9 до 5,8 |
|
- зажимы 4-6 (III диапазон) |
от 4,4 до 8,8 |
|
- зажимы 2-4 (IV диапазон) |
от 8,8 до 17,6 |
|
Термическая устойчивость при длительном протекании тока, А, равного |
6,93 |
|
Номинальная частота, Hz |
50 |
Технические данные
|
Коэффициент возврата реле на любой уставке, не менее |
0,8 |
|
Время срабатывания, s: |
|
|
- при I = 1,2 Iуст |
0,15 |
|
- при I = 3 Iуст |
0,05 |
|
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более |
0,1 |
|
Количество контактов: |
|
|
- замыкающих |
1 |
|
- размыкающих |
1 |
|
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А |
0,1 |
|
Увеличение токов срабатывания при частоте 150 или 180 Hz, раз, не менее |
8 |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: |
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W |
60 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA |
300 |
|
Коммутационная износостойкость, циклы ВО
|
1250 |
|
Мощность, потребляемая реле при токе минимальной уставки, VA: |
|
|
- I, II, III диапазоны |
0,5 |
|
- IV диапазон |
1,0 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом или шпилькой) |
|
|
Габаритные размеры, mm, не более |
179 х 218 х 170 |
|
Масса реле, кg, не более |
3,5 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РТ 40/Ф Х4
РТ - реле тока;
40 - номер разработки;
Ф - фильтровое;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Номенклатурный номер 22 042 001
Вместо знака указать: 1 – для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом.

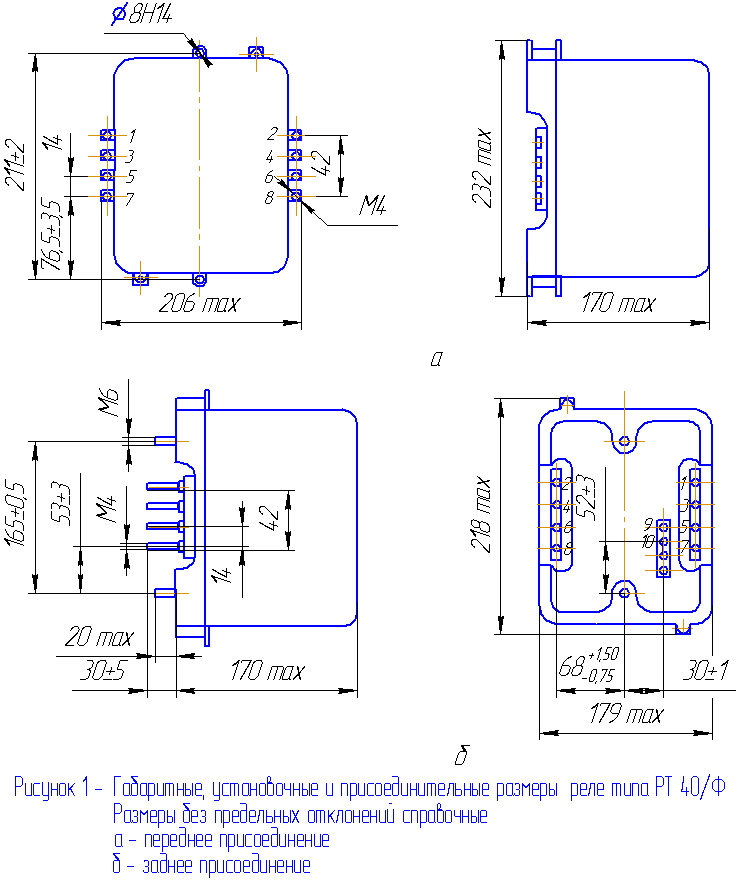

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
