Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4. |
ТУ16-523.468-78
Условия эксплуатации
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1.
Таблица 1
|
Типоиспол нение |
Пределы уставки на ток срабатывания реле, А |
Номинальный ток, А |
Потребляемая мощность при |
Номенклатурный |
||
|
реле |
соединение катушек |
соединение катушек |
токе минималь- |
номер |
||
|
|
последоват. 1 диапазон |
параллельное 2 диапазон |
последоват. 1 диапазон |
параллельное 2 диапазон |
ной уставки, VА, не более |
|
|
РТ 40/0,2 |
0,05-0,1 |
0,1-0,2 |
0,4 |
1,0 |
0,2 |
21 040 001 |
|
РТ 40/0,6 |
0,15-0,3 |
0,3-0,6 |
1,6 |
2,5 |
0,2 |
21 040 002 |
|
РТ 40/2 |
0,5 –1,0 |
1,0-2,0 |
2,5 |
6,3 |
0,2 |
21 040 003 |
|
РТ 40/6 |
1,5 –3,0 |
3,0-6,0 |
10 |
16 |
0,5 |
21 040 004 |
|
РТ 40/10 |
2,5 –5,0 |
5,0-10,0 |
16 |
16 |
0,5 |
21 040 005 |
|
РТ 40/20 |
5 ,0 -10,0 |
10,0-20,0 |
16 |
16 |
0,5 |
21 040 007 |
|
РТ 40/50 |
12,5-25,0 |
25,0-50,0 |
16 |
16 |
0,8 |
21 040 008 |
|
РТ 40/100 |
25,0-50,0 |
50,0-100,0 |
16 |
16 |
1,8 |
21 040 009 |
|
РТ 40/200 |
50,0-100,0 |
100,0-200,0 |
16 |
16 |
8 |
21 040 010 |
|
РТ 140/0,2 |
0,05-0,1 |
0,1-0,2 |
0,4 |
1,0 |
0,2 |
21 140 001 |
|
РТ 140/0,6 |
0,15-0,3 |
0,3-0,6 |
1,6 |
2,5 |
0,2 |
21 140 002 |
|
РТ 140/2 |
0,5 –1,0 |
1,0-2,0 |
2,5 |
6,3 |
0,2 |
21 140 003 |
|
РТ 140/6 |
1,5 –3,0 |
3,0-6,0 |
10 |
16 |
0,5 |
21 140 004 |
|
РТ 140/10 |
2,5 –5,0 |
5,0-10,0 |
16 |
16 |
0,5 |
21 140 005 |
|
РТ 140/20 |
5 ,0 -10,0 |
10,0-20,0 |
16 |
16 |
0,5 |
21 140 007 |
|
РТ 140/50 |
12,5-25,0 |
25,0-50,0 |
16 |
16 |
0,8 |
21 140 008 |
|
РТ 140/100 |
25,0-50,0 |
50,0-100,0 |
16 |
16 |
1,8 |
21 140 009 |
|
РТ 140/200 |
50,0-100,0 |
100,0-200,0 |
16 |
16 |
8 |
21 140 010 |
Вместо знака указать: 1 – для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом
|
Номинальная частота, Hz |
50 |
|
Количество контактов |
|
|
- замыкающих |
1 |
|
- размыкающих |
1 |
|
Класс точности |
5 |
|
Коэффициент возврата, не менее: |
|
|
- на минимальной уставке шкалы |
0,85 |
|
- на оcтальных уставках шкалы |
0,8 |
|
Время замыкания замыкающего контакта, s, не более: |
|
|
при отношении входного тока к току срабатывания, равном: |
|
|
- 1,2 |
0,1 |
|
- 3,0 |
0,03 |
|
Длительно допустимый ток на обмотках катушек, А |
1,1 Iн |
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: |
|
|
- в цепях постоянного тока с постоянной времени не более 0,005 s, W |
60 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VА |
300 |
|
Коммутационная износостойкость, циклы ВО |
2500 |
|
Значения потребляемой мощности и типоисполнения реле приведены в таблице 2 |
|
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) – РТ 40; переднее, заднее (винтом) – РТ 140. |
|
|
Габаритные размеры, mm,не более: |
|
|
- РТ 40 |
67 х 128 х 158 |
|
- РТ 140 |
66 х 138 х 181 |
|
Масса, кg, не более: |
|
|
- РТ 40 |
0,7 |
|
- РТ 140 |
0,85 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле тока серии РТ 140 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.
Структура условного обозначения::
РТ Х40/ХХ Х4
РТ - реле тока;
Х - наличие цифры 1 обозначает реле в унифицированной оболочке;
40 - номер разработки;
ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой) - для РТ 40;
переднее или заднее винтом – для РТ 140;
- номер технических условий.

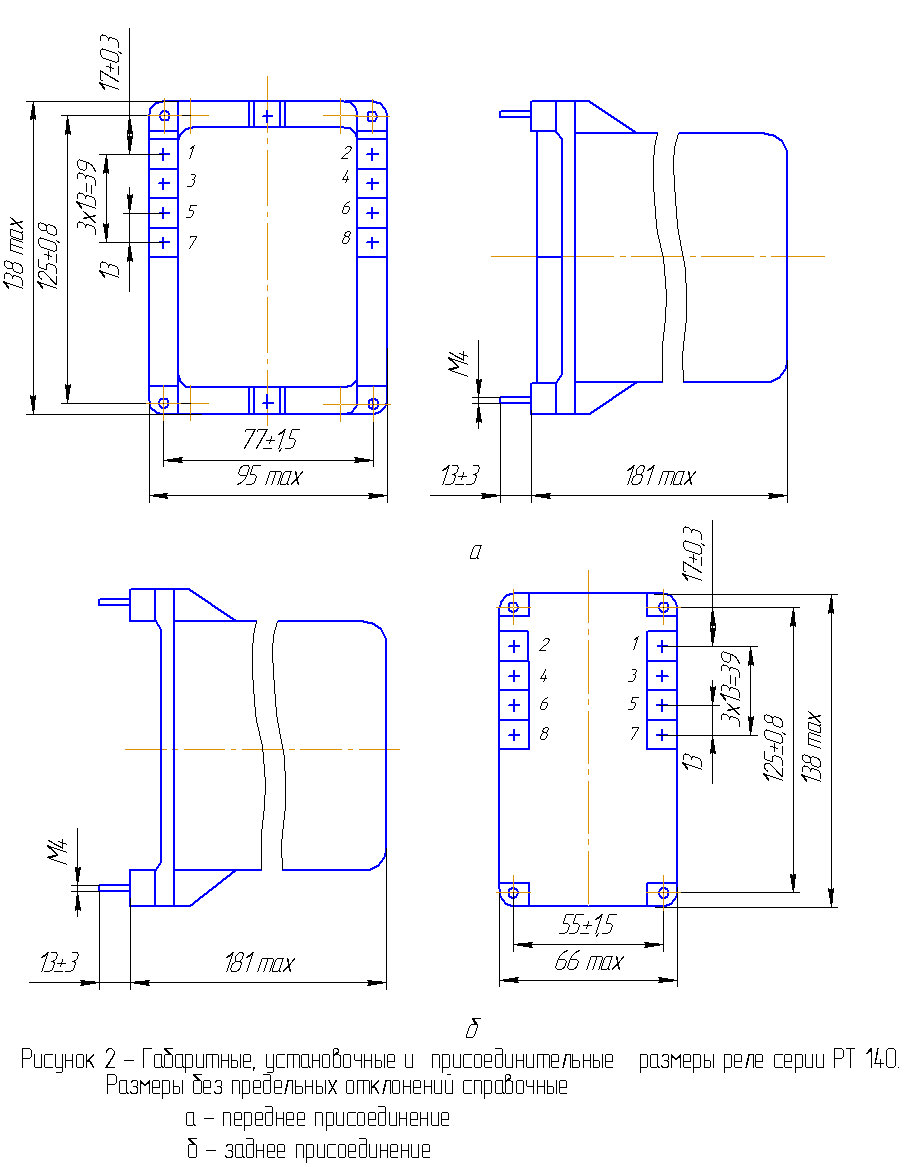

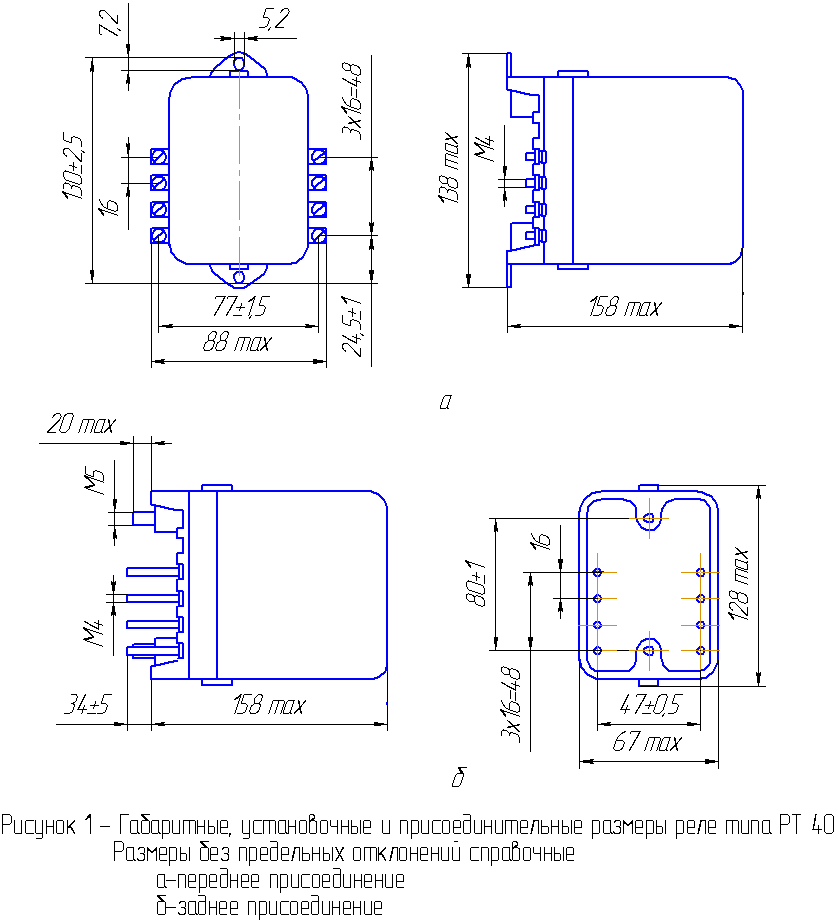

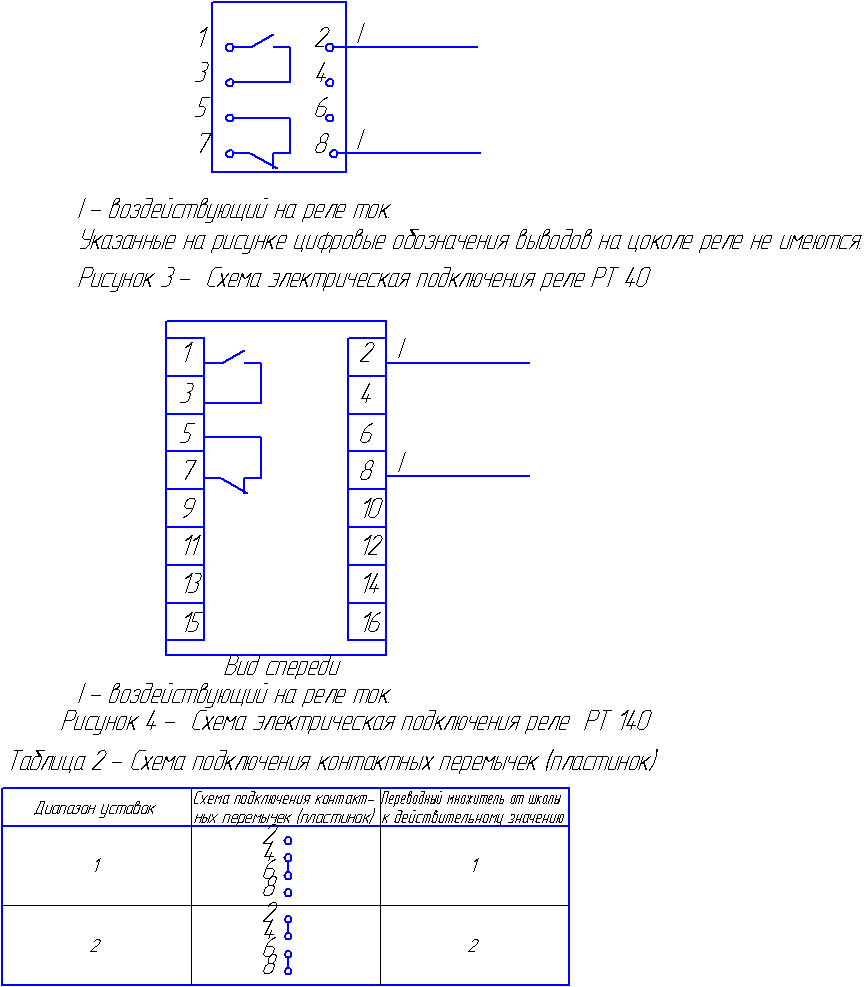

Габаритные, установочные и присоединительные размеры реле приведены на рисунках 1, 2, схемы подключения реле – на рисунках 3, 4.
Схема подключения контактных перемычек (пластинок) приведена в таблице 2.
