Реле предназначены для использования в схемах релейной защиты в качестве органа, реагирующего на увеличение тока в контролируемой цепи и применяются для защиты электрических машин, трансформаторов и линий электропередачи при перегрузках и коротких замыканиях. |
ТУ 16-523.478 -79
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °C для исполнения УХЛ4 и от минус 10 до плюс 45° С для исполнения О4.
Вибрационные нагрузки (вибропрочность) 0,25 g в вертикальном направлении в диапазоне частот от 10 до 50 Hz
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1
Таблица 1
|
Тип |
Номиналь |
Номиналь |
Уставки |
Номенклатур |
||
|
реле |
ный ток, А |
ная частота, Hz |
на ток срабатывания индукционного элемента, А |
на время срабатывания, s* |
на кратность тока срабатывания элемента отсечки** |
ный номер |
|
РТ 81/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
21 081 001 |
|
РТ 81/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
21 081 002 |
|
РТ 82/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
21 082 001 |
|
РТ 82/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
21 082 002 |
|
РТ 83/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
21 083 001 |
|
РТ 83/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
21 083 002 |
|
РТ 84/1 |
10 |
50 |
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
21 084 001 |
|
РТ 84/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
21 084 002 |
|
РТ 85/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
21 085 001 |
|
РТ 85/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
21 085 002 |
|
РТ 86/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
4 - 16 |
2 - 8 |
21 086 001 |
|
РТ 86/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
4 - 16 |
2 - 8 |
21 086 002 |
|
РТ 91/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
21 091 001 |
|
РТ 91/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
21 091 002 |
|
РТ 95/1 |
10 |
|
4; 5; 6; 7; 8; 9; 10 |
1 - 4 |
2 - 8 |
21 095 001 |
|
РТ 95/2 |
5 |
|
2; 2,5; 3; 3,5; 4; 4,5; 5 |
1 - 4 |
2 - 8 |
21 095 002 |
* При десятикратном токе срабатывания индукционного злемента
** Т.е отношение тока срабатывания отсечки к току срабатывания индукционного элемента
Реле имеют исполнения контактов в соответствии с указанными в таблице 2
Таблица 2
|
Тип реле |
Исполнение контактов |
|
|
РТ-81, РТ-82, РТ-91 |
Один замыкающий или размыкающий ( при перестановке элементов) контакт |
|
|
РТ-83, РТ-84 |
Один замыкающий или размыкающий ( при перестановке элементов) главный контакт и один замыкающий сигнальный контакт |
|
|
РТ-85, РТ-95 |
Один переключающий контакт без разрыва цепи |
|
|
РТ-86 |
Один переключающий главный контакт без разрыва цепи и один замыкающий сигнальный контакт |
|
|
Ток замыкания замыкающих контактов реле типов РТ-81, РТ-82, РТ-91 и главных замыкающих контактов РТ-83, РТ-84 при напряжении от 24 до 250 V постоянного и переменного тока (но размыкание цепи должно осуществляться другими контактами, например, контактами на валу выключателя), А |
5 |
|
|
Ток размыкания размыкающих контактов реле типов РТ-81, РТ-82, РТ-91 и главных размыкающих контактов реле типов РТ-83, РТ-84 при напряжении от 24 до 250 V, А: |
|
|
|
- переменного тока |
2 |
|
|
- постоянного тока |
0,5 |
|
|
Шунтирование и дешунтирование управляемой цепи (если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А - не более 1,5 Ом) |
|
|
|
- контактами реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91 при токах, А, не более |
50 |
|
|
- контактами реле типов РТ-85, РТ-86, РТ-95 при токах, А, не более |
150 |
|
|
Ток замыкания и размыкания замыкающих сигнальных контактов реле типов РТ-83, РТ-84, РТ-86 при напряжении от 24 до 250 V, А: - переменного тока - постоянного тока |
1 0,2 |
|
|
Коэффициент возврата, не менее |
0,8 |
|
|
Потребляемая мощность при токе, равном току уставки реле, VA, не более - реле серии РТ-80 - реле серии РТ-90 |
10 30 |
|
|
Коммутационная износостойкость, циклов ВО - для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91, РТ-86 (сигнальный контакт) |
630 |
|
|
- для реле типов РТ-85, РТ-86, РТ-95 (переключающие без разрыва цепи) |
60 |
|
|
Механическая износостойкость, циклов ВО - для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91 |
1250 |
|
|
- для реле типов РТ-85, РТ-86, РТ-95 |
630 |
|
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом или шпилькой) |
||
|
Габаритные размеры , mm, не более |
245х149х155 |
|
|
Масса , kg, не более |
2,9 |
|
Конструкция
Все механизмы реле смонтированы внутри корпуса , состоящего из механически прочного цоколя и съемного прозрачного кожуха
Структура условного обозначения
РТ-ХХ/Х Х4
Р – реле;
Т – тока;
Х – классификация серии реле: 8 или 9;
Х – конструктивное исполнение: 1; 2; 3; 4; 5; 6;
Х – номинальный ток:
1 – 10 А;
2 – 5 А;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказе необходимо указать:
- обозначение типоисполнения реле;
- номинальный ток;
- номинальную частоту;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой) ;
- номер технических условий.
Типоисполнения реле приведены в таблице 1
Вместо знака указывать:
1 – для переднего присоединения;
2 - для заднего присоединения шпилькой;
3 - для заднего присоединения винтом;

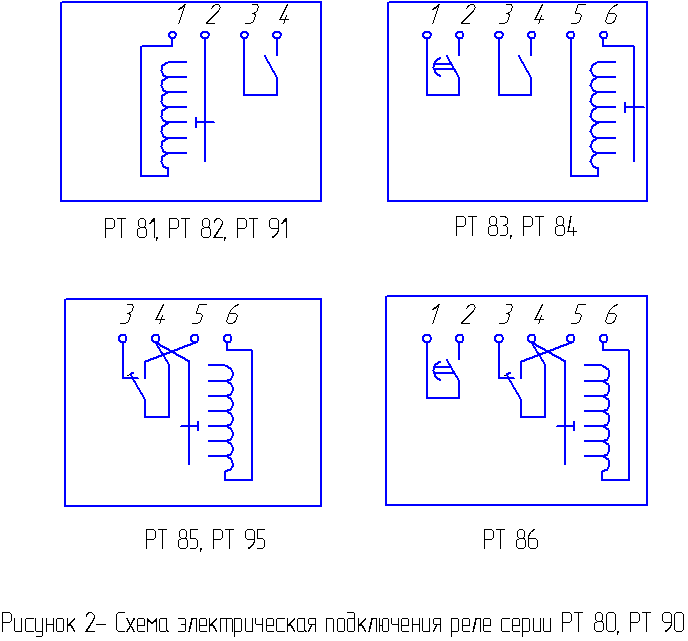

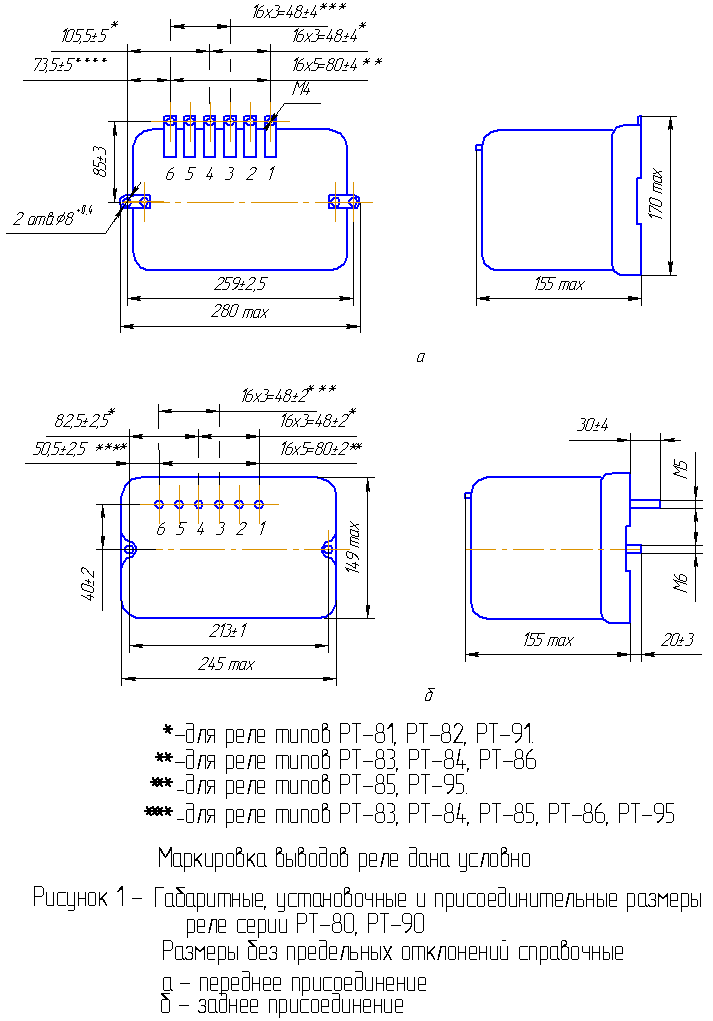

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схемы подключения реле - на рисунке 2.
