Циклическое реле времени предназначено для коммутации электрических цепей схем автоматики и управления аппаратуры различного назначения. Реле времени широко используются на предприятиях различного профиля в технологическом цикле работы оборудования, в энергетике, в системах автоматики и управления, в рекламных установках. |
ТУ16-523-557-78
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 °С до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
Технические данные
Основные параметры реле приведены в таблице 1
Таблица 1
|
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), s |
Род тока |
Номинальная частота переменного тока, Hz |
Номинальное напряжение питания, V |
Номенклатурный номер |
|
0,1s-120 h (0,1-12) s, min, h (1-120) s, min., h |
Постоянный |
- |
24 110 220 |
26 005 021 26 005 022 26 005 023 |
|
Переменный |
50 |
110 220 |
26 005 024 26 005 025 |
Вместо знака указывать: 1 для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом.
|
Выполняемая функция |
циклическое с раздельной регулировкой длительности импульса и паузы |
|
|
Управляющее воздействие - |
подача напряжения питания |
|
|
Способ регулирования уставки |
ступенчатый |
|
|
Дискретность регулирования уставки (по диапазонам регулирования): |
0,1 s, min., h- (0,1-12) s, min., h |
|
|
|
1,0 s, min., h- (1-120) s, min., h |
|
|
Реле обеспечивает любые сочетания длительности импульса и паузы в пределах диапазона уставок |
||
|
Выходные контакты |
два переключающих |
|
|
Число команд за цикл |
2 |
|
|
Класс точности, а/в |
1,5/0,5 |
|
|
Коммутационная способность контактов выходного реле при напряжении от 24 V до 250 V или токе не более 2 А: |
|
|
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, при токе до 1 А , W |
30 |
|
|
- в цепях переменного тока с коэффициентом мощности не менее 0,4, при токе до 2 А, VA |
250 |
|
|
Коммутационная износостойкость контактов реле при указанной нагрузке: |
|
|
|
- в цепях постоянного тока, циклы ВО |
100000 |
|
|
- в цепях переменного тока, циклы ВО |
200000 |
|
|
Потребляемая мощность реле при номинальном напряжении питания, не более, VA/W |
7 |
|
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
||
|
Габаритные размеры, mm, не более |
67 х 128 х 158 |
|
|
Масса реле, kg, не более |
0,6 |
|
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате, которая размещено внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения:
РСВ-01-Х Х4
РСВ- реле статическое времени;
01- порядковый номер разработки
Х – обозначение модификации:
5 – циклическое одноцепное, с регулируемой длительностью импульса и паузы;
Х4- климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- номинальное напряжение питания, постоянного или переменного тока
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- конструктивное исполнение по способу присоединения внешних проводников переднее или заднее (шпилькой или винтом).
- номер технических условий.

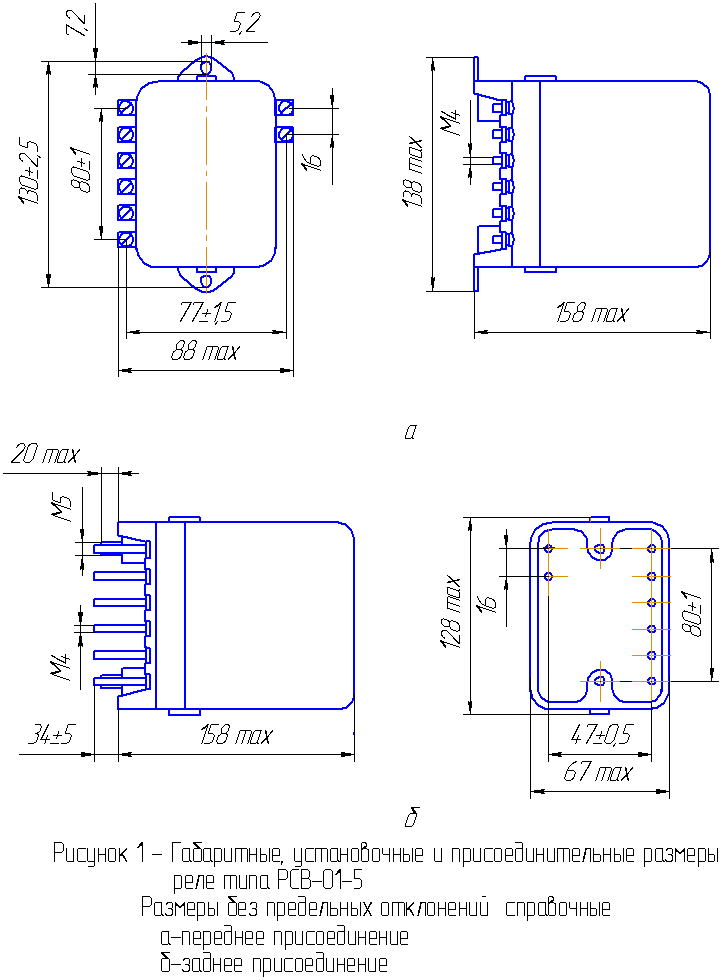

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения - на рисунке 2.
