Выключатели ВП4М предназначены для дистанционной коммутации цепей управления электроприводами задвижек трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности.

Выключатель позволяет осуществлять: автоматическую остановку электрического привода в крайних и промежуточных положениях запорного устройства и сигнализацию этих положений на дистанционном щите управления.

Путевые выключатели ВП-4М изготавливаются в трёх различных исполнениях:

  • ВП-4М-I 8оборотов - исполнение I - передаточное число редуктора 8
  • ВП-4М-II 44оборота - исполнение II - передаточное число редуктора 44
  • ВП-4М-III 240оборотов - исполнение III - передаточное число редуктора 240

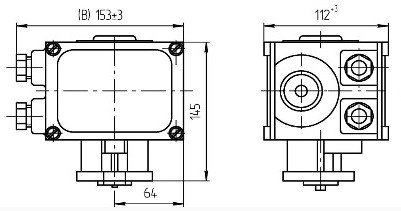

Габаритные размеры выключателя можно увидеть на рисунке ниже.

Основные технические характеристики:

  • Номинальное напряжение, В:
  • переменного тока - 380
  • постоянного тока - 220
  • Номинальный ток, А - 2,5
  • Условный ток короткого замыкания, А - 600
  • Номинальное напряжение изоляции Ui, В - 380
  • Частота сети, Гц - 50 или 60
  • Сечение подсоединяемых жил, мм2 - от 1,5 до 2,5
  • Передаточное число редуктора, об. - 8/44/240
  • Масса, кг - 2.1
  • Степень защиты - IP54
