Реле времени предназначены для выдержки интервала времени между моментом включения катушки реле и замыканием или размыканием его контактов, а также моментом выключения катушки реле и размыканием или замыканием его контактов. Реле времени – устройство, контакты которого замыкаются (или размыкаются) с некоторой временной задержкой после получения управляющего сигнала.

Задержку можно регулировать произвольно, влияя на скорость изменения физической величины, воздействующей на релейных элемент реле времени от момента поступления сигнала до достижения порога срабатывания.
В электрических реле времени используются различные схемы задержки, основанные на замедлении нарастания или убывания силы тока (напряжения) в электрических цепях, содержащих конденсаторы, индуктивные катушки и резисторы; применяются также реле времени, основанные на счетчиках импульсов.

В термических реле времени используются тепловые процессы в телах, нагреваемых электрическим током (например, деформация биметаллических пластин).
В пневматических реле времени задержка создается изменением скорости истечения газа (воздуха) из резервуара. Время срабатывания реле времени от нескольких миллисекунд до нескольких часов....

Реле времени программируемые суточные

Реле времени задержка вкл/выкл РВО-Р-У-15, РВО-П2-У-15, РВО-П2-У-08, РВО-П3-У-08
Реле времени циклические РВЦ
	Реле времени трехцепное	Реле "звезда-треугольник"	Реле времени счетчик импульсов

Типы реле		Способ установки выдержки времени
	РВО - реле времени однокомандное		Р - плавная установка выдержки времени
	РВП - реле времени пусковое		П2 - дискретная, два переключателя
	РВЦ - реле времени циклическое		П3 - дискретная, три переключателя
	РВ3 - реле времени трехцепное	Тип исполнения реле
	РСИ - реле времени - счетчик импульсов		У - универсальное*
Тип корпуса			М - многофункциональное**
	08 - модульное исполнение (2 модуля)		1 - с дополнительным мгновенным контактом
	10 - щитовое исполнение		(для РВП-Р-1-15 - номер разработки)
	14 - модульное исполнение (3 модуля)		3 - внешний запуск
	15 - модульное исполнение (1 модуль)		26, 27 - после снятия питания
	*- как правило две диаграммы работы и 8 поддиапазонов выдержки времени
	** - 8 диаграмм работы и 8 поддиапазонов выдержки времени
	■ - реле с другой диаграммой работы может иметь свое название

Реле времени статическое с выдержкой до 50 сек. типа РВ 01



Реле времени типа РВ 01 предназначено для применения в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые электрические цепи с установленной выдержкой времени.

Реле времени статическое с выдержкой времени при отключении типа РВ 03

•  Печать
• E-mail

Реле времени типа РВ 03 предназначено для получения выдержки времени на возврат после отключения напряжения питания, либо скачкообразного снижения его ниже определенной величины и применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.

Реле времени статические с выдержкой времени до 100 час. типов РСВ-01-1, РСВ-01-4



Реле времени предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.

Реле времени типа РСВ-01-3



Реле времени предназначено для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.

Реле времени циклическое типа РСВ-01-5



Циклическое реле времени предназначено для коммутации электрических цепей схем автоматики и управления аппаратуры различного назначения. Реле времени широко используются на предприятиях различного профиля в технологическом цикле работы оборудования, в энергетике, в системах автоматики и управления, в рекламных установках.

Реле времени токовое типа РСВ 13



Реле предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.

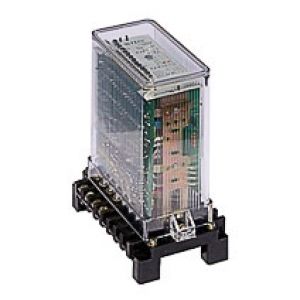

Реле времени статическое с временно-замыкающим контактом типа РСВ 14



Реле времени предназначены для применения в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.

Реле времени с часовым механизмом серий РВ 100, РВ 200



Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ100) и переменном оперативном (серии РВ200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.

Реле времени статические типов РСВ160, РСВ255, РСВ260 (аналоги РВ 100, 200)



Реле времени предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.
